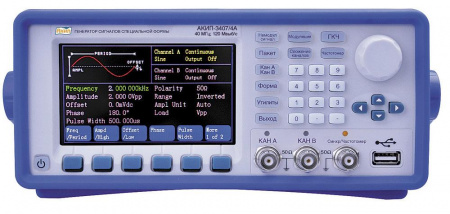

Генератор сигналов специальной формы АКИП-3407/1A – это двухканальный прибор, который может генерировать сигналы предустановленной и произвольной формы в диапазоне частот от 1 мкГц до 10 МГц. Применяется для производства и контроля РЭА, а также в научно-технических лабораториях.
Особенности:
- 2 независимых канала
- 2 ЦАП разрядностью 14 и 10 бит
- Импеданс до 50 Ом
- Интегрированный частотомер
- Функция свипирования
- TFT-экран с диагональю 11 см
Оба канала генератора сигналов работают независимо друг от друга и могут воспроизводить выходные данные с разной частотой или амплитудой. Благодаря 2 ЦАП эта модель представляет собой два отдельных прибора, что позволяет отказаться от покупки дополнительных устройств и сэкономить деньги на оснащении радиоэлектронной лаборатории, сервисного центра.
АКИП-3407/1A может воспроизводить сигнал в виде синусоидальной кривой, прямоугольника, треугольника, импульса. Кроме того, в память прибора уже записано 11 дополнительных распространенных форм. Есть возможность сохранения СПФ в дополнительные 5 ячеек памяти. Загрузка возможна с подключенного компьютера или USB-накопителя.
На задней панели устройства имеется порт USB и разъем RS232 для соединения генератора с компьютером. Необходимое для управления устройством ПО входит в комплект поставки. С помощью приложения на ПК можно удаленно управлять параметрами работы устройства, с также создавать собственные сигналы с нужными характеристиками.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
53449-13 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.01 |
|
Товар аналог
|
Генератор АКИП-3409/1А |
|
Опорный генератор
|
±5×10⁻⁵ |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Интерфейс
|
USB, RS-232 |
|
Выходной уровень
|
0,1 мВ … 10 В пик-пик |
|
Питание
|
198-242 В |
|
Гарантия, (мес)
|
12 |
- Генератор АКИП – 3407/1A
- Шнур питания
- Соединительный кабель
- Компакт диск с ПО
| Частотный диапазон | 1 мкГц...10 МГц | |||
| Основные выходные параметры (Выход А/В) | ||||
| Разрешение | 1 мкГц (1 мкГц – 1 кГц)/ 1 мГц (> 1 кГц); 7 разрядов | |||
| Погрешность частоты | Стандартно: ± 5х10 -5 + 1 мкГц | |||
| Выходной уровень |
Частота < 20 МГц: 0,1 мВ пик ...10 В пик (50 Ом); 0,2 мВ пик ...20 В пик (1 МОм) Частота > 20 МГц: 0,1 мВ пик ...7,5 В пик (50 Ом); 0,2 мВ пик ...15 В пик (1 МОм) |
|||
| Разрешение | 0,2 мВ пик (<2 В); 2 мВ пик (>2 В) | |||
| Погрешность уровня | ±(1% от уст. + 1 мВ) | |||
| Постоянное смещение | ± 5 В (на 50 Ом), разрешение 2 мВ, погрешность ±(1% + 1 мВ) | |||
| Длина памяти | 4...4096 точек | |||
| Выходное сопротивление | 1 МОм/ 50 Ом | |||
| Синусоида | ||||
| Уровень гармоник относительно уровня основной частоты |
АКИП-3407/1А....4А : -60 дБн в диапазоне до 5 МГц; -50 дБн в диапазоне 5 МГц ... 35 МГц АКИП-3407/5А : -60 дБн в диапазоне до 1 МГц; -50 дБн в диапазоне 1 МГц ... 30 МГц; -45 дБн в диапазоне 30 МГц ... 60 МГц |
|||
| Сумм. гармонические искажения | ≤ 0,1% (на частотах до 20 кГц) | |||
| Меандр | ||||
| Время нарастания | ≤ 20 нс | |||
| Скважность | 0,1 % - 99,9 % | |||
| TTL-выход | ||||
| Время нарастания/спада | ≤ 20 нс | |||
| Низкий уровень | < 0,3 В | |||
| Режим свипирования | > 4 В | |||
| Произвольная форма (Выход А/В) | ||||
| Частота дискретизации | 120 МГц | |||
| Формы сигнала | 5 форм редактируемых пользователем (ячейки памяти NoNo 15...19) | |||
| Длина памяти | 4096 точки | |||
| Разрешение ЦАП | 14 бит (Выход A), 10 бит (Выход B) | |||
| Модуляция (Выход А) | ||||
| Виды модуляции | АМ, ЧМ, ФМ, ШИМ, ЧМн, ФМн | |||
| Глубина АМ | 1...120% | |||
| Частота модуляции | 1 мкГц ... 100 кГц | |||
| Девиация фазы ФМ | 0°...360° | |||
| Девиация ШИМ | 0% ...99% | |||
| Свипирование (Выход А) | ||||
| Режимы свипирования | Линейное или логарифмическое | |||
| Интервал свипирования | 5 мс...500 с | |||
| Погрешность установки | ±7% от установки ±1,5% | |||
| Выход частоты (MOD out) | 100 мкГц...10 кГц; синус; 5 В пик-пик ± 2%; импеданс: 600 Ом | |||
| Пакетный режим (Выход А) | ||||
| Формы сигналов | Синус, прямоугольник, пила/ треугольник и др. | |||
| Виды запуска | По счету (от 1 до 50000 имп, в зависимости от настроек), по строб-импульсу | |||
| Период повторения | 1 мкс – 500 с | |||
| Режим сложения (Выход В) | ||||
| По частоте | Отношение частот / разность частот | |||
| По амплитуде | Разность амплитуд/ разность смещений | |||
| Объединение формы | Объединяемые амплитуды: 0% ~ 100% | |||
| Частотомер | ||||
| Частотный диапазон | 10 мГц...350 МГц (100 нс...20 с); время счета 1 мс...500 с | |||
| Чувствительность | 20 мВскз...5 Вскз | |||
| Общие данные | ||||
| ЖК-дисплей | Графический цветной (TFT, диагональ 11 см), 480х272 точек | |||
| Напряжение питания | 220 В ( ± 22 В), 47~53 Гц; | |||
| Рабочие условия | 0...40°С, 80% | |||
| Интерфейс | USB (2 шт), RS-232 | |||
| Габаритные размеры, масса | 334 × 256 × 106 мм, 3 кг | |||
