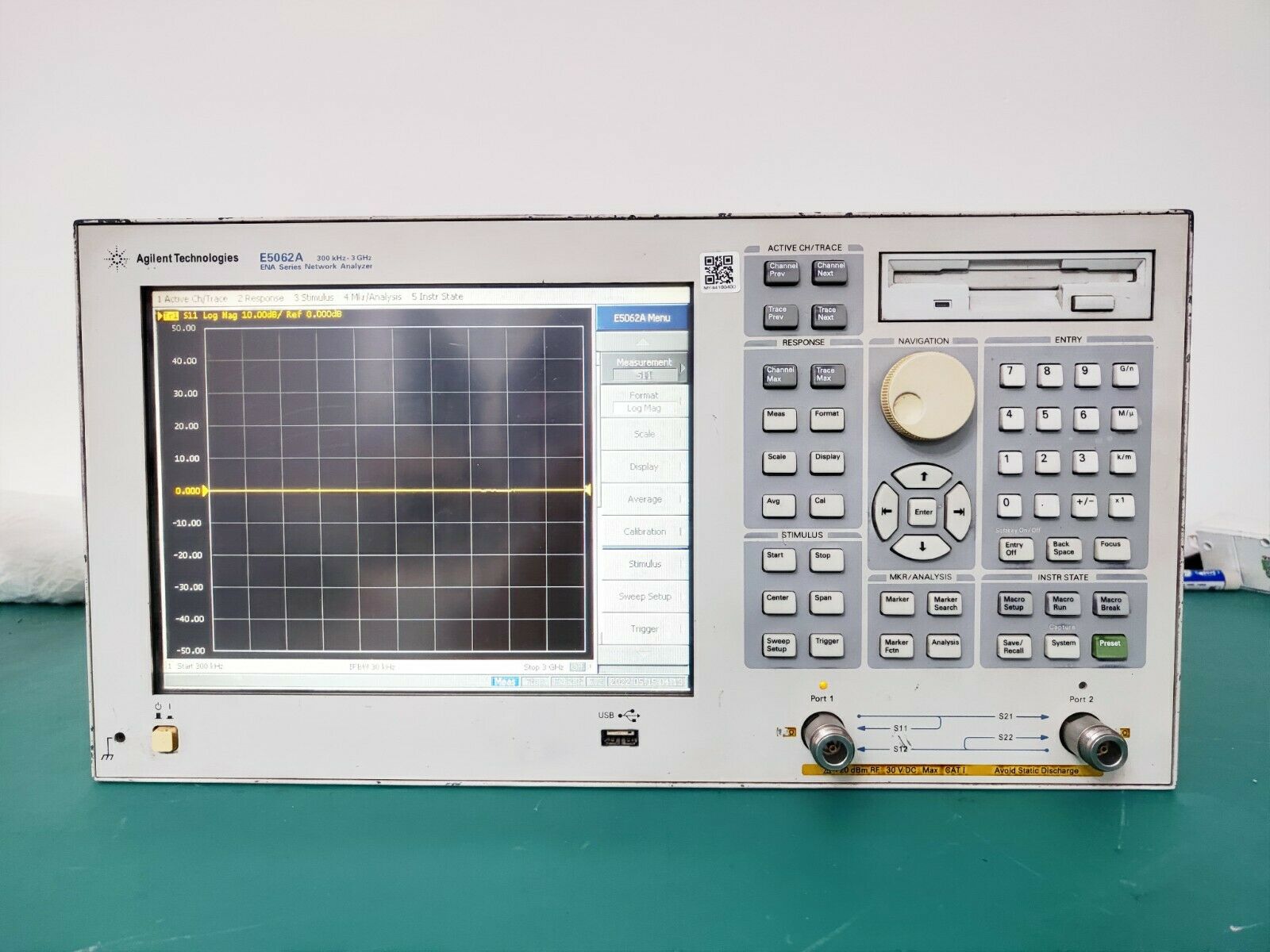

ВЧ aнализаторы параметров цепей компании Agilent серии ENA-L

• Модели анализаторов цепей с диапазоном частот от 300 кГц до 1,5 ГГц (E5061A)

• Различные варианты измерительных блоков (передача/отражение или S-параметры)

• Импеданс порта 50 или 75 Ом

• Определение местоположения неоднородностей в кабелях

• Электронная калибровка (ECal)

• 10,4-дюймовый ЖК индикатор

• Множество функций свипирования и анализа результатов

• Многоканальное отображение результатов измерения

• Малая занимаемая площадь (глубина 360 мм)

• Базовые функции по приемлемой цене


Основанные на новейшей технологии и обладающие высокой гибкостью анализаторы параметров цепей компании Agilent серии ENA-L обладают базовыми функциональными возможностями по векторному анализу цепей для широкого круга применений в различных отраслях, таких как беспроводные средства связи, кабельное телевидение, автомобильная промышленность, образование и многие другие. Специально разработанные для уменьшения времени, требующегося на испытания и настройку, эти анализаторы демонстрируют повышенную пропускную способность, увеличивая производительность проведения измерений. Приборы серии ENA-L имеют все необходимые рабочие параметры и функции для исследований и разработок, производства, обслуживания и испытаний ВЧ устройств, таких как фильтры, усилители, антенны, кабели и распределительные устройства кабельного телевидения. Предлагаемые по приемлемой цене приборы серии ENA-L оснащены базовыми функциями серии ENA, являющейся промышленным стандартом. Особенность этих функций заключается в простоте их использования и оптимизации с точки зрения эффективности проведения измерений и высокой надёжности.

Большой (10,4-дюймовый) цветной ЖК-индикатор чётко отображает результаты измерения с требуемыми параметрами.

Развитые функции анализа повышают производительность

Допусковый контроль с ограничительными линиями способствует получению достоверных результатов испытания
Определение местоположения неоднородностей/анализ структурированных потерь на отражение (дополнительная функция) упрощает исследование кабелей

Множество функций свипирования для эффективного анализа.

Свипирование по мощности и три вида свипирования по частоте (линейное/логарифмическое/ сегментированное) Многоканальное отображение результатов измерения (4 измерительных канала/ 4 графика в канале) ускоряет исследование устройства и позволяет наблюдать все четыре S-параметра четырёхполюсника одновременно.

Интерфейс Windows® при использовании варианта комплектации с сенсорным экраном позволяет выполнять интуитивно-понятные операции

Простой в использовании интерфейс пользователя облегчает выполнение задач

Меньшая глубина прибора (360 мм) оставляет больше места на стеллаже.

Запоминание/вызов (на/из НГМД или НЖМД) уменьшает время настройки прибора. Предусмотрена возможность быстрого переключения измерительных конфигураций путём вызова из памяти состояния прибора.

Встроенная функция программирования на языке VBA упрощает процесс проведения сложных измерений и уменьшает число ошибок оператора. Предусмотрена возможность автоматизации выполнения стандартных измерительных процедур и создания графического интерфейса пользователя, специально приспособленного для Ваших измерительных задач.

Различные варианты измерительных блоков позволяет удовлетворять конкретные потребности пользователей • Передача/отражение или S-параметры • Импеданс порта 50 Ом или 75 Ом

Модуль электронной калибровки (ECal) (вариант комплектации), требующий только одного подсоединения, ускоряет и упрощает процесс калибровки.

Гибкие возможности по соединениям (с помощью указанных ниже соединителей на задней панели)

• Интерфейс манипулятора: высокоскоростное взаимодействие с манипулятором объектами испытания или с другими приборами с помощью определённых пользователем сигналов ввода/вывода

• GPIB: надёжное управление приборами

• LAN (локальная сеть): быстрое управление приборами и пересылка данных

• USB: простое установление соединения с принтером

• LPT: соединение с принтером или многопортовым измерительным блоком

• VGA: подключение внешнего экрана


Эффективная работа за счет использования универсальных функциональных возможностей проведения измерений

Приборы серии ENA-L, обладая динамическим диапазоном 115 дБ и зашумленностью графика 0,005 дБ СКЗ, обеспечивают точность и скорость измерения, достаточные для многих применений. Широкая полоса ПЧ 30 кГц и мощная цифровая обработка обеспечивают беспрецедентную скорость измерения. Для достижения наивысшей точности можно использовать вариант комплектации с измерительным блоком S-параметров (250 или 275), который обеспечивает полную двухпортовую калибровку.
Быстрое свипирование по частоте увеличивает пропускную способность и уменьшает затраты в расчете на одно испытуемое устройство.

Множество функций свипирования для эффективного анализа

Функции свипирования по мощности и трёх типов свипирования по частоте способствуют эффективности анализа и позволяют удовлетворить конкретным требованиям следующих ниже измерительных задач.

• Свипирование по мощности для анализа активных устройств, таких как усилители

• Линейное свипирование для исследования узкополосных устройств, таких как фильтры

• Логарифмическое свипирование для исследования широкополосных устройств, таких как кабели

• Сегментированное свипирование позволяет настроить условия свипирования при помощи сегментов в количестве до 201


Многоканальное отображение результатов измерения ускоряет процесс исследования устройства

Предусмотрена возможность отображения до четырёх графиков в измерительном канале и исследования всех четырёх S-параметров четырёхполюсника одновременно. Каждый из четырёх измерительных каналов прибора серии ENA-L может иметь индивидуальные установки параметров измерения, например, диапазон частот, позволяя сравнивать графики с разными условиями измерения. В общей сложности прибор серии ENA-L позволяет выводить на экран до 16 графиков одновременно.

Функция запоминания/вызова позволяет мгновенно установить нужную измерительную конфигурацию

Задача быстрого переключения различных условий измерения решается путём вызова из памяти состояния прибора. Удобный в использовании интерфейс приборов серии ENA-L делает вызов из памяти состояния таким же простым, как нажатие программируемой клавиши.

Допусковый контроль с ограничительными линиями упрощает анализ результатов измерения

Допусковый контроль с ограничительными линиями позволяет исключить субъективность и упростить контроль по принципу годен/негоден и, тем самым, повысить надёжность и производительность процесса испытаний. Условия ограничительных линий могут легко задаваться редактированием электронных таблиц на экране анализатора.

Измерения параметров устройств кабельного телевидения

В приборах серии ENA-L предусмотрена возможность проведения измерений в 75-омном тракте. Вариант комплектации с импедансом измерительных портов 75 Ом со всеми гарантированными техническими характеристиками допускает проведение достоверных исследований устpойств кабельного телевидения. При помощи 75-омного модуля электронной калибровки ECal можно проводить полностью калиброванные измерения с минимальными затратами на калибровку.

Законченное решение задач исследования многополюсников

Прибор серии ENA-L в комплекте с 75-омным многопортовым измерительным блоком 87075C предлагает идеальное решение проблемы измерения параметров многопортовых устройств кабельного телевидения. Измерительная система обладает высокой скоростью и точностью измерения, а также функциями для повышения продуктивности производства.

• Нормированные рабочие характеристики до 1,3 ГГц

• 6 или 12 измерительных портов

• Методы калибровки измерительного блока устраняют необходимость использования избыточных калибровочных мер, а электронная калибровка уменьшает число требуемых подсоединений.

• Самокалибровка (встроенные средства автоматической калибровки) уменьшает влияние дрейфа параметров измерительной системы.


Измерения параметров кабелей

Определение местоположения неоднородностей/анализ структурированных потерь на отражение (вариант комплектации 100) упрощает исследование кабелей Уменьшенные размеры приборов серии ENA-L позволяют быстро и точно исследовать кабели в бухте на складе или смонтированные в башне сотовой связи. Эти приборы позволяют подробно исследовать кабели, измеряя такие параметры как потери, импеданс, структурированные потери на отражение (SRL), определять местоположение неоднородностей и обладают многими преимуществами по сравнению с традиционными методами рефлектометрии во временной области (TDR).

Hастройка прибора серии ENA-L под потребности пользователя с помощью программы VBA

VBA упрощает проведение сложных измерений Встроенная в прибор серии ENA-L функция программирования на языке VBA позволяет автоматизировать процедуры измерений и легко создавать графический интерфейс пользователя, приспособленный к конкретной измерительной задаче. Программа испытаний может создаваться при помощи встроенного редактора или при помощи языка Visual Basic® (VB) на внешнем ПК.
