Назначение

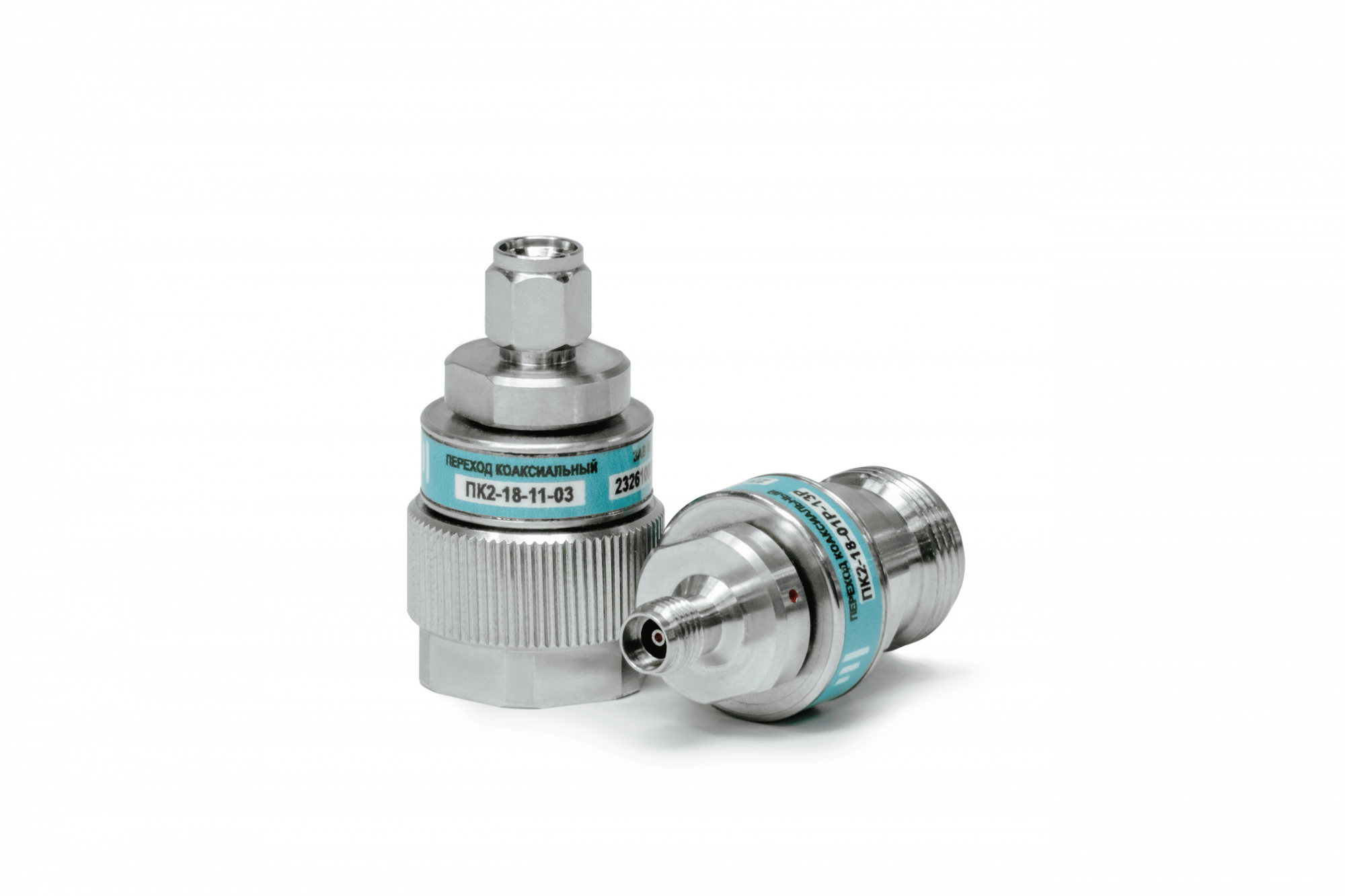

Коаксиальные переходы данной серии предназначены для соединения СВЧ-устройств в тракте 7,0/3,04 мм с устройствами в тракте 3,5/1,52 мм и работают в диапазоне частот от 0 до 18 ГГц.

Особенности

Корпуса и гайки переходов изготовлены из нержавеющей стали. Центральные проводники изготовлены из бериллиевой бронзы и покрыты износостойким золотом. Переходное сопротивление контактов как центральных, так и внешних проводников не превышает 10 мОм. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью.  . Применённые материалы и конструкция переходов обеспечивают малые потери и отражение, высокую стабильность параметров при минимум 3 000 циклах соединений в диапазоне рабочих температур от −60 до +85 °C. Максимально допустимая проходящая мощность переходов составляет 200 Вт. Сопротивление изоляции между центральным проводником и корпусом в нормальных климатических условиях при испытательном напряжении 500 В составляет не менее 1 000 МОм.Переходы соответствуют требованиям ЖНКЮ.468562.002 ТУ и ГОСТ 22261-94 (группа 3) по стойкости, прочности и устойчивости к внешним воздействующим факторам с уточнениями, приведенными ниже. Экранное затухание составляет не менее 100 дБ.
