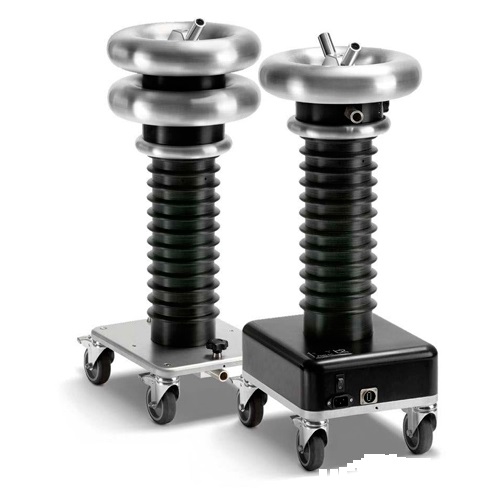

Комбинированная система b2 electronic PD30-2/TD состоит из PD30-2 и TD30.
Госреестр 52534-13
Система PD30-2 используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением 6-10 кВ.
Госреестр 52534-13
Система PD30-2 используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением 6-10 кВ.
Высоковольтная система измерения тангенса угла диэлектрических потерь в кабеле TD30 позволяет проводить испытание кабелей на 6-10 кВ для быстрого, точного и надежного определения состояния изоляции кабеля или любого другого высоковольтного устройства или оборудования.
Особенности b2 electronic PD30-2:
- Полное русифицированное программное обеспечение для обработки результатов
- Отображение всего кабеля на дисплее установки с указанием места локализации ЧР
- Подавление помех
- Подробная информация о месте локализации и величине ЧР
- Графическое представление информации
- Пошаговый «мастер» процесса измерения
- Внесен в госреестр средств измерений РФ
Особенности b2 electronic TD30:
- Измерение тангенса угла диэлектрических потерь
- Компактность и легкость
- Простота в использовании
- Одновременное испытание и диагностика кабеля
- Передача данных на компьютер при помощи интерфейса Bluetooth
- Протокол по результатам диагностики
- Подключение оборудования одним проводом
- Внесен в госреестр средств измерений РФ
- Система измерения частичных разрядов PD60
- Кабель соединительный
- Кабель высоковольтный
- Кабель заземления
- Кабель USB
- Кабель питания
- Калибратор кажущегося заряда CAL1B
- Кейс для транспортировки
- ПО «b2 Suite»
- Конвертер RS-232/USB
- USB-накопитель
- Руководство по эксплуатации
- Методика поверки
Технические характеристики b2 electronic PD30-2
| Рабочее напряжение | синусоидальное | 1–24 кВ дейст./34 кВ пик. |
| частота | 0,1 Гц | |
| Ток | 1 А | |
| Высоковольтный конденсатор | емкость | 1 нФ |
| размеры | 300×250×486 мм | |
| вес | 29 кг | |
| Высоковольтный фильтр | емкость | 4 нФ |
| размеры | встроенный | |
| вес | - | |
| Фоновый уровень ЧР | ≤10 пКл | |
| Диапазон скорости распространения импульса ЧР (v/2) | 10–150 м/мкс | |
| Максимальная длина линии | 100 км | |
| Полоса пропускания импульсов ЧР | 100 MГц / аналоговый фильтр | |
| Погрешность определения места повреждения кабеля | 1,00% | |
| Разрешение определения места повреждения кабеля |
0,1 пКл 0,1 м |
|
| Входной импеданс | 10 kΩ / 50 пФ | |
| Частота дискретизации | 200 MГц | |
| Измерение ТанДельта | нет | |
| Усиление при обработке сигнала |
0 - 52 дБ (1 канал) 0 - 72 дБ (2-ой канал) |
|
| Входное напряжение питания | 100-240 В / 50-60 Гц | |
| Рабочая температура | от -5 °C до +45 °C | |
Технические характеристики B2 electronic TD30
| Рабочее напряжение | синусоидальное | 1–23 кВ дейст. |
| частота |
0,1 Гц 0,01–0,09 Гц |
|
| Измерение напряжения | разрешение | 0,1 кВ |
| погрешность | 1% | |
| Измерение тока | разрешение | 1 мкА |
| погрешность | 1% | |
| Измерение ТанДельта | разрешение | 1×10–5 |
| погрешность | ± 1×10–4 | |
| Диапазон нагрузки | 500 пФ – 10 мкФ | |
| Стандарты |
электромагнитная защищенность: IEC6100-4-2, IEC6100-4-4, EN55077 безопасность: EN60950, EN50191, EN61010-1 |
|
| Компьютерный интерфейс | Bluetooth | |
| Питание | алкалиновые батарейки тип C или NiMH (2 шт.) | |
| Рабочая температура | от -10 °C до +50 °C | |
| Габаритные размеры | 240×80×80 мм | |
| Вес | 3 кг | |
