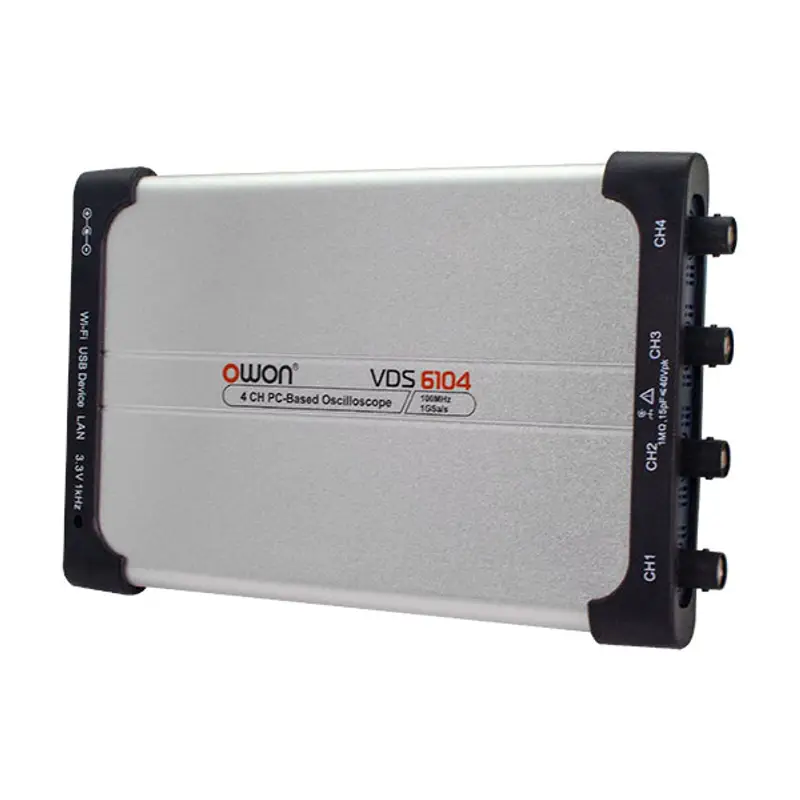

Осциллограф-приставка OWON VDS6104 представляет собой мощный инструмент для анализа сигналов, который находит применение как в образовательных учреждениях, так и в профессиональных лабораториях. С четырьмя каналами и полосой пропускания в 100 МГц, этот осциллограф позволяет пользователям одновременно отслеживать несколько сигналов, что значительно упрощает анализ комплексных систем. Частота дискретизации в 1 Гвыб/c в одноканальном режиме обеспечивает высокую точность и детальность отображаемых сигналов, что критически важно для диагностики и отладки электронных устройств.
Входной импеданс устройства составляет 1 МОм с небольшими отклонениями, что делает его совместимым с большинством стандартных измерительных систем. Дополнительные характеристики, такие как глубина записи в 10 М, позволяют сохранять значительные объемы данных для дальнейшего анализа, что особенно полезно при работе с динамическими сигналами. Вертикальное разрешение в 8 бит обеспечивает достаточную детализацию для большинства задач, позволяя точно визуализировать изменения в амплитуде сигналов.
Интерфейсы подключения, такие как USB (Type C) и LAN, делают этот осциллограф удобным в использовании, позволяя легко интегрировать его в существующие системы и управлять им удаленно. Опциональная поддержка Wi-Fi дополнительно расширяет возможности подключения, что дает пользователям свободу в выборе места работы и упрощает обмен данными с другими устройствами.
Вертикальная развёртка в диапазоне от 2 мВ/дел до 5 В/дел позволяет адаптировать осциллограф под различные типы сигналов, от низкоамплитудных до высоковольтных. Это делает OWON VDS6104 универсальным инструментом, способным удовлетворить потребности как начинающих инженеров, так и опытных специалистов. Сочетание современных технологий и удобного интерфейса делает этот осциллограф отличным выбором для всех, кто ищет надежное и функциональное решение для анализа электрических сигналов.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
USB |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Интерфейс
|
USB, LAN |
|
Питание
|
5-15 В |
|
Гарантия, (мес)
|
24 |
- Щупы для осциллографа - 4 шт.
- Кабель питания - 1 шт.
- Адаптер питания (опционально) - 1 шт.
- USB кабель - 1 шт.
- Диск с программным обеспечением - 1 шт.
- Инструкция по эксплуатации - 1 шт.
| Количество каналов | 4 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме 250 МВыб / с в четырехканльном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ |
| Коэффициент затухания датчика | 1Х, 10Х, 100Х, 1000Х |
| Максимальное входное напряжение | 40 В |
| Канал-канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Межканальная временная задержка (типовая) | 150 с |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Коэффициент развёртки | 1 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Точность | ± 25 ppm |
| Режимы выборки | нормальный, обнаружение пиков, усреднение |
| Глубина записи | 10 М |
| Точность измерения временного интервала (ΔT) |
однократный: ± (1 интервал выборки + 25 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 25 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 5 В / дел |
| Время нарастания | ≤ 3,5 нс |
| Ограничение полосы пропускания | 20 МГц, полная полоса пропускания |
| Смещение |
± 2 В (2 мВ / дел - 50 мВ / дел) ± 20 В (100 мВ / дел - 500 мВ / дел) ± 40 В (1 В / дел - 5 В / дел) |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на BNC) |
| Точность усиления постоянного тока | ± 3 % |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео сигнал, наклон |
| Стандарты видеосигнала | NTSC, PAL и SECAM |
| Режим запуска | автоматический, нормальный, однократный |
| Точность уровня триггера | ± 0,3 дел |
| Смещение триггера | согласно глубине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Диапазон удержания триггера | 30 нс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, = отрицательный наклон >, <, = |
| Диапазон удержания триггера | 30 нс - 10 с |
| Система измерения | |
| Курсорные измерения | △V / △T / △V и △T / автоматические измерения |
| Автоматическое измерение | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, частота, период, время нарастания, время спада, задержка A → B, положительная ширина импульса, отрицательная ширина импульса, + Duty, - Duty |
| Режим XY |
полная пропускная способность разность фаз ± 3 градуса |
| Общие характеристики | |
| Интерфейс | USB (Type C), LAN-порт, Wi-Fi (опционально) |
| Питание | 5 - 15 В / 1,2 А |
| Потребляемая мощность | ≤ 10 Вт |
| Поддержка вторичной разработки | Windows / Linux / Android / Apple |
| Рабочая температура | от 0 до 40 ℃ |
| Температура хранения | от -20 до 60 ℃ |
| Габариты | 190 х 120 х 18 мм |
| Вес нетто | 450 г |
