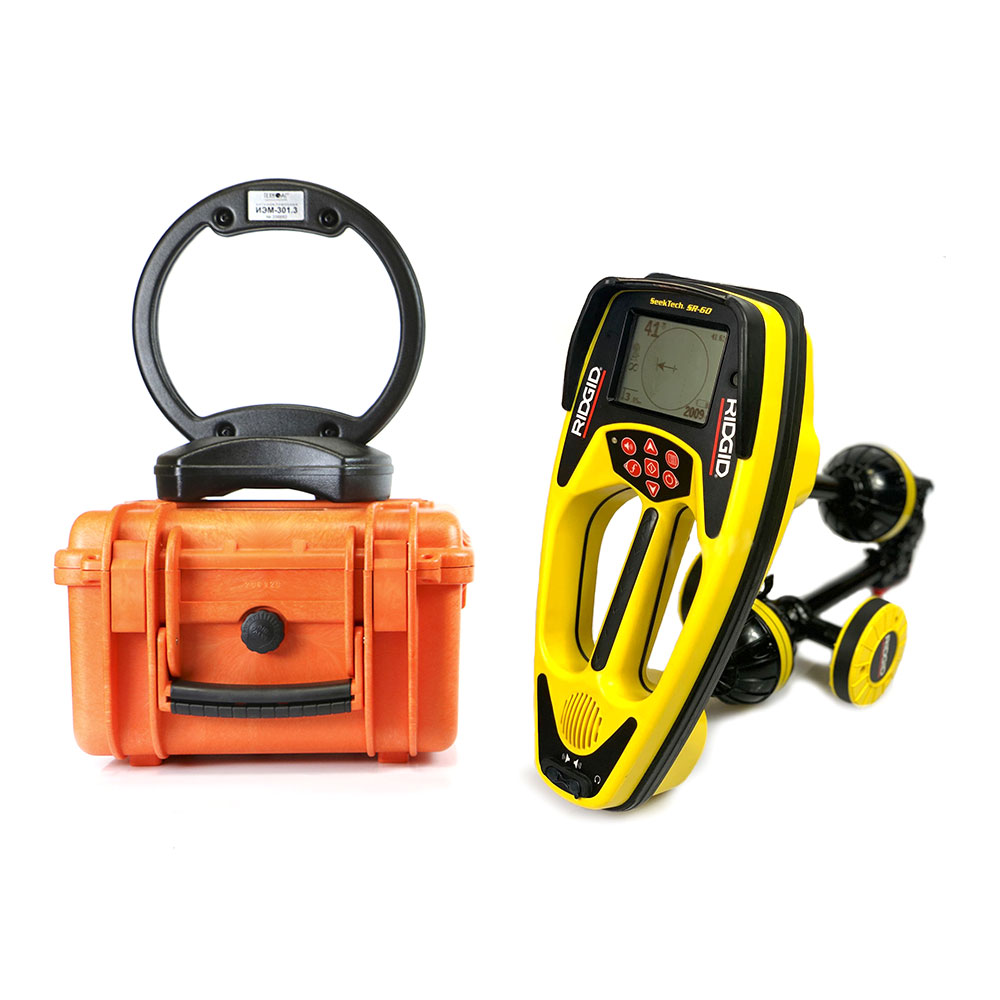

Кабелетрассоискатель Атлет АГ-360 является комбинацией современного американского трассопоискового приемника Ridgid SR-60 и мощнейшего в линейке генераторов ТЕХНО-АС мультичастотного портативного генератора АГ-120ТМ.
Назначение кабелетрассоискателя Атлет АГ-360:
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Обследование участков местности перед проведением земляных работ.

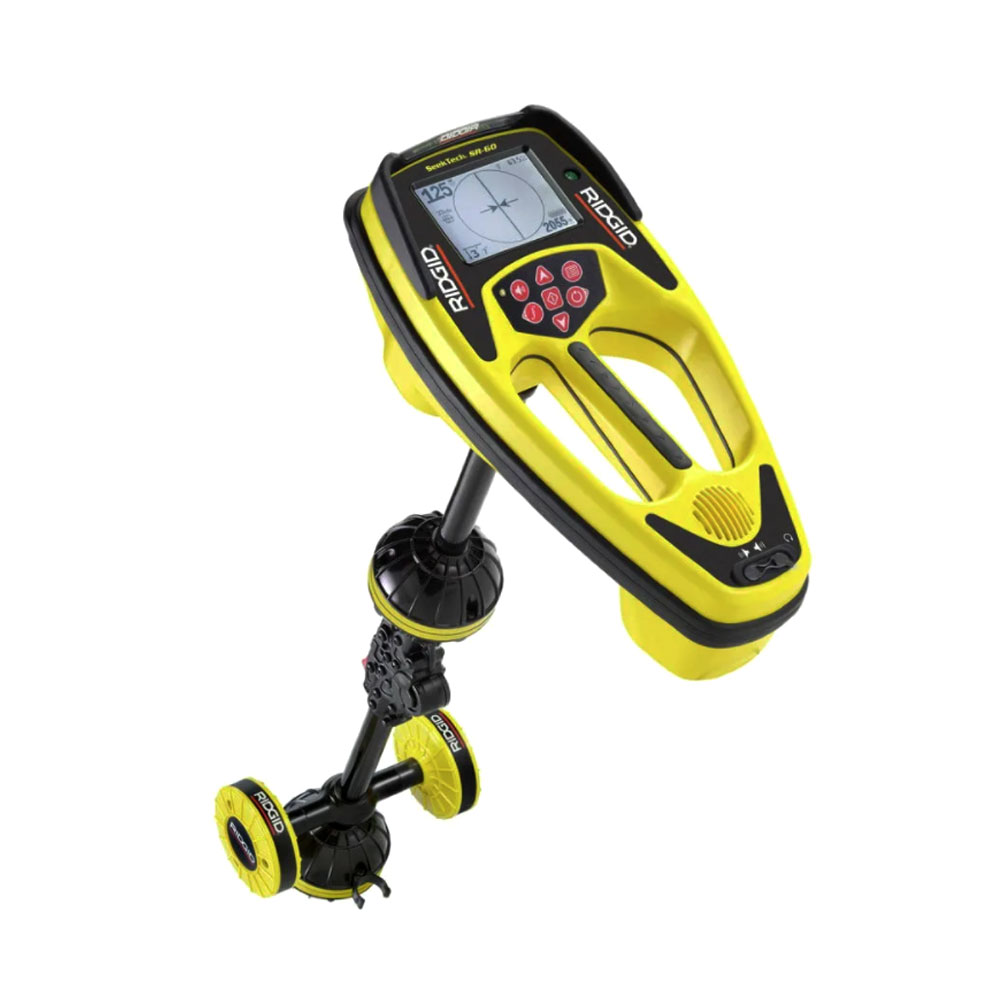

Особенности приемника SR-60:
- Может отслеживать любую частоту от 10 Гц до 490000 Гц.
- 8 многонаправленных антенн позволяет выводить на дисплей схематичное отображение искомой коммуникации в виде прямой линии.
- Необходимая для поиска коммуникаций информация (рабочая частота, уровень сигнала, интенсивность сигнала, глубина залегания и т.д.) выводится на дисплей в автоматическом режиме.
- Наличие аудиовыхода 3,5 мм для дополнительного подключения наушников.

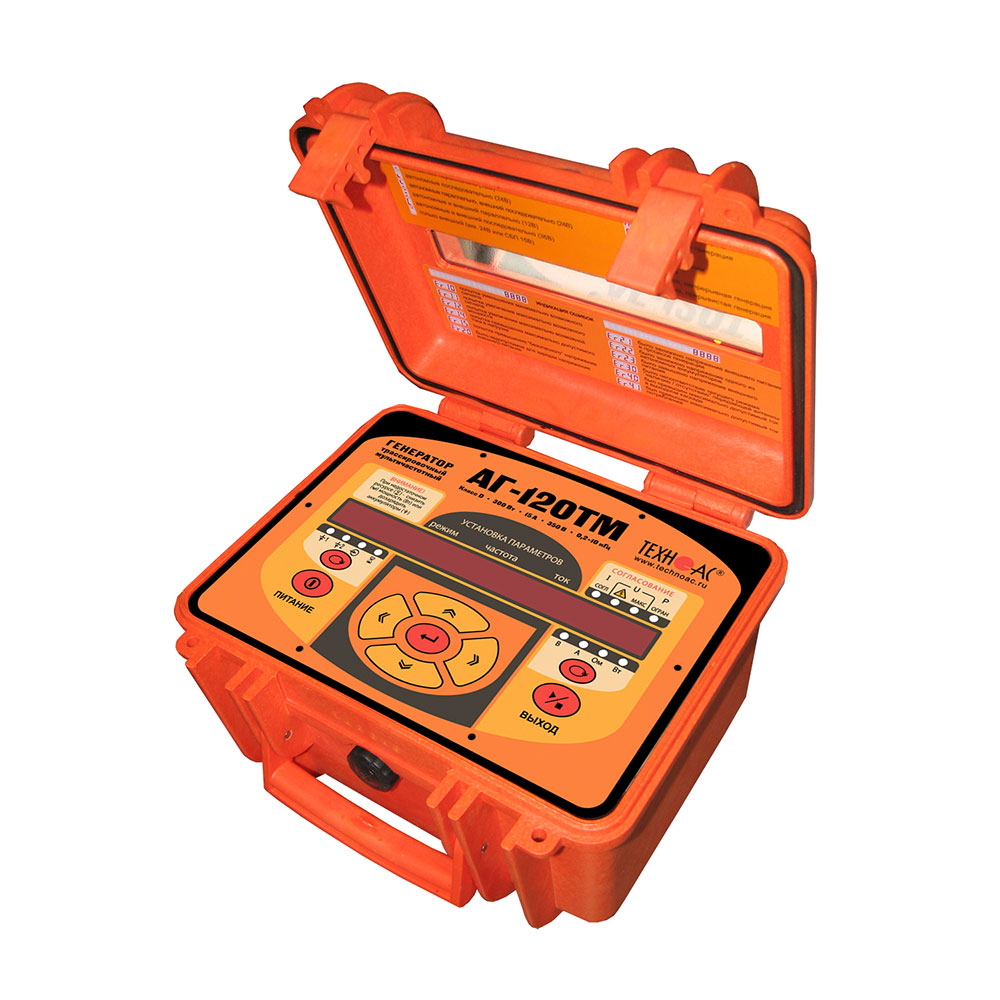

Особенности генератора АГ-120ТМ:
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
Области применения:
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Документы
|
Тип прибора
|
Кабелетрассоискатель |
|
Полоса пропускания режима «Эфир»
|
4 … 35 кГц |
|
Рабочие частоты генератора, Гц
|
200 … 9999 |
|
Звуковой сигнал
|
Есть |
|
Световая индикация
|
Есть |
|
Погрешность
|
±0,05 м |
|
Определение глубины залегания коммуникации
|
10 м |
|
Максимальное выходное напряжение
|
330 В |
|
Максимальный выходной ток
|
15 А |
|
Максимальная выходная мощность
|
300 Вт |
|
Дистанция трассировки
|
10 км |
|
Диапазон частот приёмника, Гц
|
16, 50, 60, 100, 120, 512, 640, 850, 1024, 8192, 16384, 32768, 93696 |
|
Интерфейс
|
Bluetooth |
|
Питание
|
Встр. аккумулятор / блок питания 15 В, Батарея 1,5 В тип C - 4 шт. |
|
Тип дисплея
|
LCD, LED |
|
Класс защиты
|
IP54 |
|
Гарантия, (мес)
|
12 |
- Трассопоисковый приемник Ridgid SR-60
- Генератор АГ-120ТМ
- Индукционная антенна ИЭМ-301.3
- Устройство зарядное AG120.02.100
- Кабель для подключения внешнего аккумулятора для генератора
- Кабель для подключения нагрузки
- Отвертка
- Контакт магнитный АГ120.02.090 2шт
- Штырь заземления АГ110.02.004 2шт
- Кабель с крокодилами
- Сумка для индукционной антенны ИЭМ-301.3
- Сумка для генератора АГ-120ТМ
- Кейс для приемника
- Сумка для комплекта
- Руководство по эксплуатации
- Паспорт
| Характеристики приемника SR-60 | |
| Частоты работы | |
| По умолчанию | 50(60) / 100(120) / 128 / 1024 / 8192 / 32768 / 93696 Гц |
| Определяемые пользователем | 0,01…490 кГц |
| Частоты работы режима «Зонд» | |
| По умолчанию | 16 / 512 / 640 / 850 / 8192 / 16384 / 32768 Гц |
| Определяемые пользователем | 0,01…490 кГц |
| Общие характеристики | |
| Диапазон частот «Широкая полоса» | 4 кГц...15 кГц |
| 15 кГц…35 кГц | |
| Определение глубины залегания трассы | до 10 м |
| Точность определения глубины залегания | 0,05 м |
| Источник питания | 4 элемента тип «С» |
| Время непрерывной работы от одного комплекта аккумуляторов | не менее 15 часов |
| Диапазон температур эксплуатации / хранения | -20…50 / -20…60°С |
| Габаритные размеры | 356х178х788 мм |
| Масса без элементов питания | 2,1 кг |
| Характеристики генератора АГ-120ТМ | |
| Частоты синусоидального сигнала, Гц | |
| Частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| Частота f1 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания |
| Режимы генерации | |
| Режим 1 | непрерывный «НП» |
| Режим 2 | кратковременные посылки «ПР» (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц |
| Режим 3 | двухчастотный «2F» (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1 |
| Режим 4 | генерация ударных импульсов «УР» (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А | |
| Максимальный в ручном режиме: | |
| - непрерывная и двухчастотная генерация | 10 |
| - кратковременные посылки | 15 |
| Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| При автономном питании | 220 (180 при «2F») |
| С добавлением внешнего аккумулятора 12 В | 330 (260 при «2F») |
| При питании от сетевого блока | 110 (90 при «2F») |
| Максимальная выходная мощность, Вт | |
| При автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом |
| С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом |
| От сетевого блока (СБП) | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F» |
| ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ |
|
| Допустимое сопротивление нагрузки | - любое (0…∞); - ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках |
| Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз") |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
| Непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
| Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
| Генерация ударных импульсов с максимальной частотой 80 уд./мин. | 25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
| Допустимые внешние аккумуляторы | 11...14 В / 22...28 В |
| Функциональные особенности | |
| Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический «интеллектуальный» выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.) |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) | - все питающие напряжения; - режимы и установки; - ресурс питания; - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Степень защиты корпуса | IP54 |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х191 |
| Вес электронного блока, не более, кг | 14,5 |
| Характеристики индукционной антенны ИЭМ-301.3 | |
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
