Индикатор дефектов обмоток электрических машин ПрофКиП ТДО-07 представляет собой современный и многофункциональный тестер, предназначенный для комплексного контроля состояния трехфазных обмоток. Этот прибор является незаменимым инструментом для служб главного энергетика и ремонтных бригад, позволяя оперативно и с высокой достоверностью диагностировать широкий спектр дефектов. Ключевой задачей ТДО-07 является обнаружение таких распространенных и опасных неисправностей, как междувитковые замыкания, обрывы в фазе, ошибки в схеме соединения обмоток, а также оценка качества изоляции относительно корпуса машины и между самими обмотками.

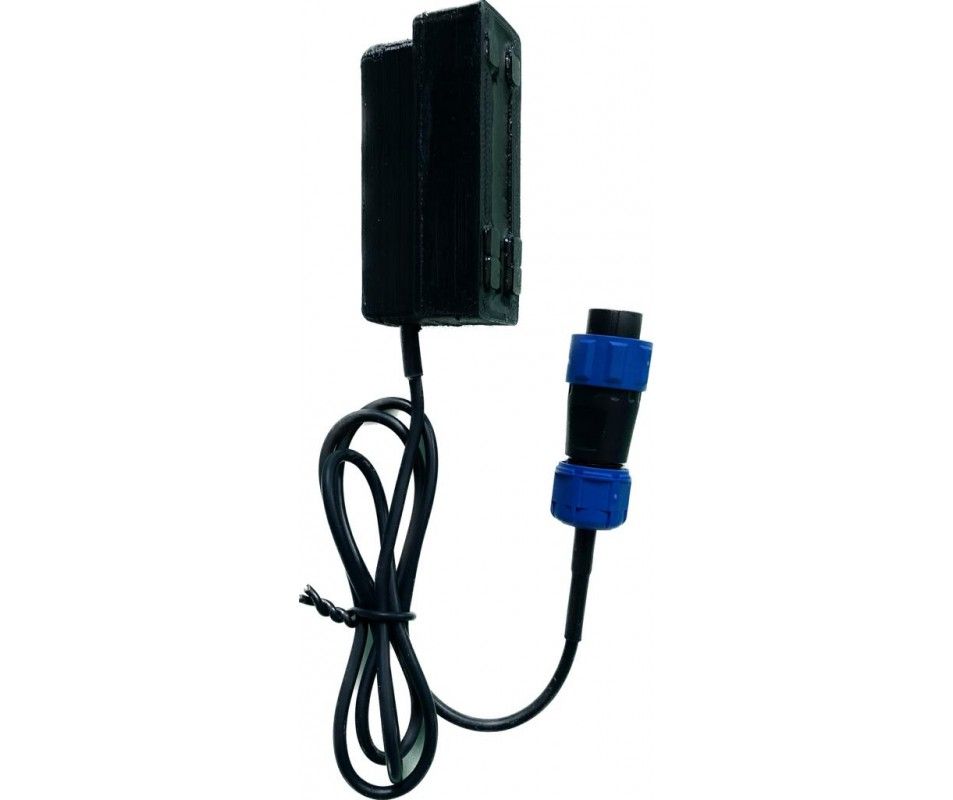

Принцип работы прибора основан на анализе двух ключевых параметров. Для диагностики симметрии обмотки используется коэффициент несимметрии фазных токов (Кн), который измеряется в процентах в широком диапазоне от 0 до 99%. Любое отклонение от нормы, вызванное межвитковым замыканием или обрывом, немедленно фиксируется прибором. Вторым критически важным параметром является сопротивление изоляции (Rи), контролируемое в интервале от 0,5 до 500 МОм. Для проведения этого измерения ТДО-07 генерирует постоянное испытательное напряжение 1000 В, что соответствует стандартным требованиям для проверки изоляции оборудования. Все результаты измерений в режиме реального времени выводятся на четкий цифровой OLED-дисплей, обеспечивающий удобство считывания информации даже в условиях недостаточной освещенности. Особенностью модели ТДО-07 является ее комплектация индукционным датчиком. Это уникальное решение позволяет выявлять скрытые междувитковые замыкания непосредственно в катушках, уже уложенных в пазы статора или ротора, что существенно расширяет диагностические возможности по сравнению с аналогичными устройствами.
Наличие прибора в Государственном реестре средств измерений РФ под номером 93892-24 гарантирует его соответствие установленным стандартам точности и надежности, делая его результаты официально достоверными. Таким образом, ТДО-07 обеспечивает всеобъемлющий контроль технического состояния электродвигателей и генераторов, способствуя предотвращению внезапных отказов и сокращению затрат на ремонт.

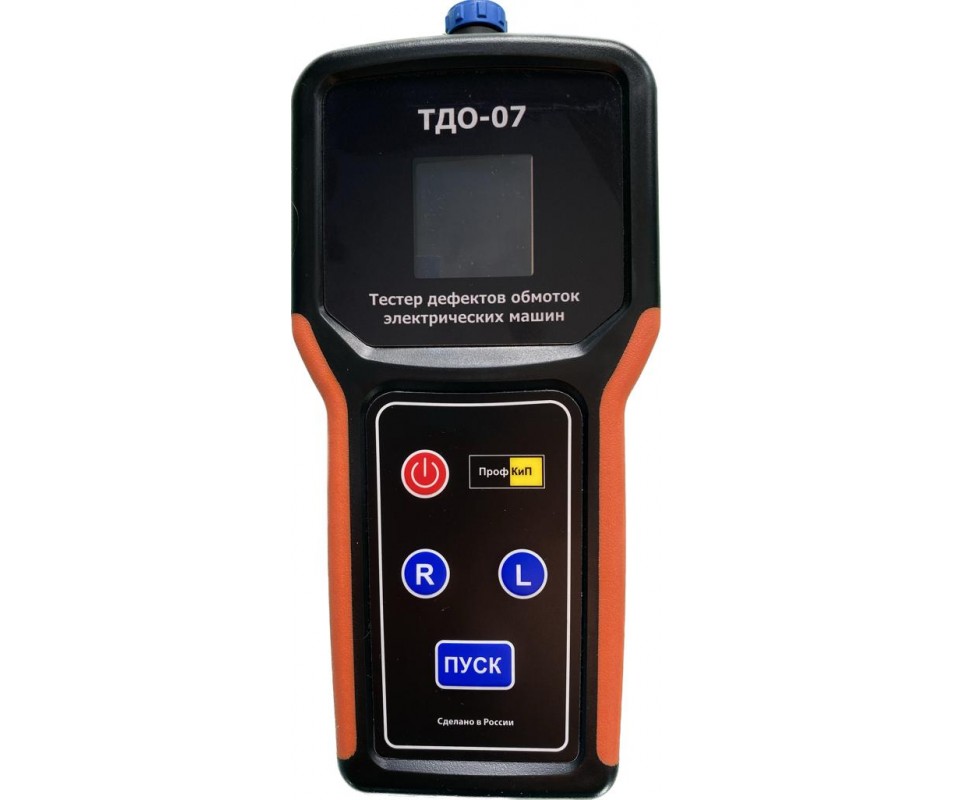

- Тестер дефектов обмоток электрических машин (ТДО-07)

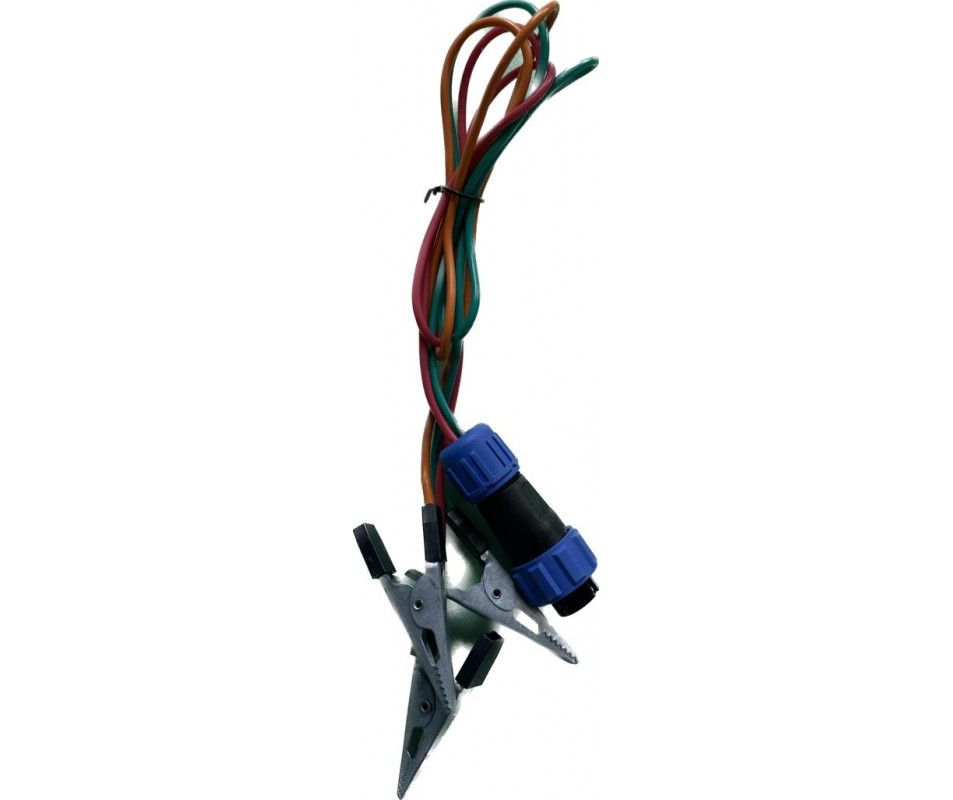

- Кабель для проверки обмоток

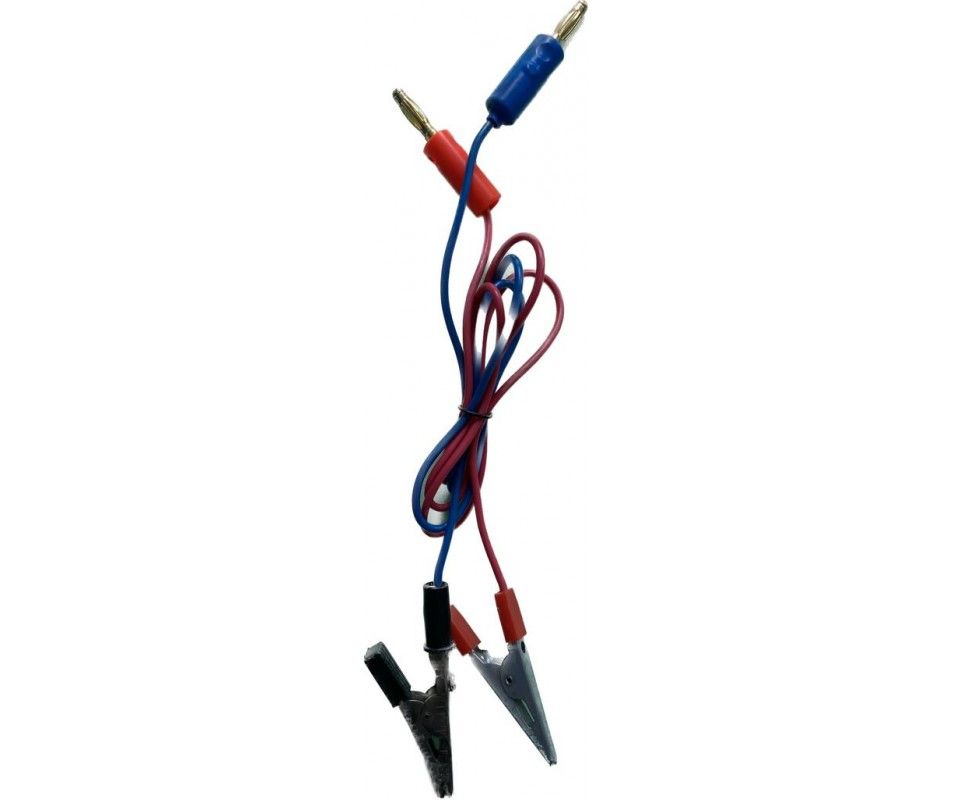

- Кабель для проверки сопротивления изоляции

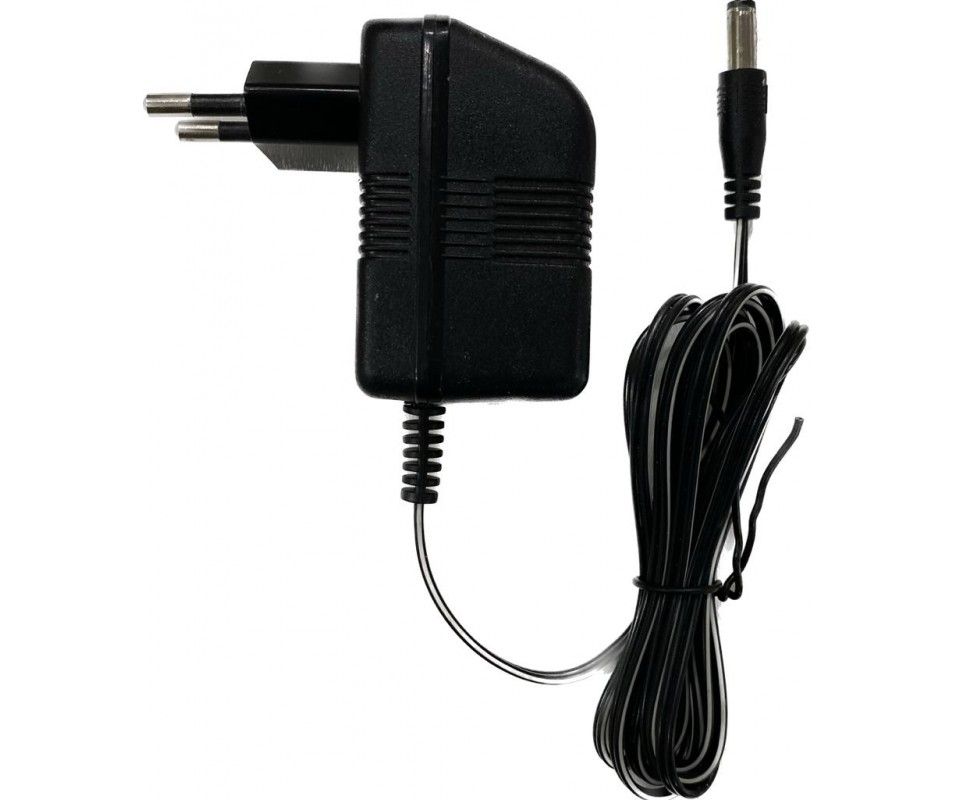

- Блок питания 5В
- Аккумулятор 3,7В 3400 мАч (интегрирован в корпус прибора)
- Руководство по эксплуатации
| При проверке трехфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз: | Коэффициент несимметрии фазных токов Кн |
| При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками. | Сопротивление изоляции Rи |
| Контролируемый диапазон Кн, % | 0-99 |
| Контролируемый диапазон Rи, Мом | 0.5-500 |
|
Выходное постоянное напряжение при измерении Rи, В |
1000 ±100 |
| Питание | автономное (встроенный аккумулятор), внешний БП |
| - напряжение питания внешнего источника, В | 5±1 |
|
- напряжение питания встроенного аккумулятора, В - емкость, мАч |
3,7 3 400 |
| Рабочее положение | произвольное |
| Индикация | цифровая (OLED дисплей) |
| Габаритные размеры | 220х100х35 |
| Масса (не более), кг | 0.4 |
