Индикатор дефектов обмоток ПрофКиП ИДО-07/1 является модернизированным решением в линейке профессиональных диагностических средств для электрических машин. Этот прибор, включенный в Государственный реестр средств измерений РФ под номером 93892-24, предназначен для комплексного контроля технического состояния обмоток статоров и роторов. Его функциональность охватывает три ключевых направления диагностики, позволяя с высокой точностью выявлять основные дефекты.
При проверке трехфазных обмоток аппарат анализирует целостность и правильность их сборки. Он выявляет междувитковые замыкания, обрывы фазы и ошибки в соединении фаз, измеряя коэффициент несимметрии фазных токов в диапазоне от 0 до 99%. Чувствительность прибора такова, что замыкание даже одного витка приводит к значительному и регистрируемому изменению показателя – коэффициент несимметрии возрастает не менее чем на 10%. Отдельной функцией является проверка отдельных катушек, уже уложенных в пазы, на предмет междувитковых замыканий путем контроля тока.
Важным отличием модели ИДО-07/1 является повышенное выходное постоянное напряжение при измерении сопротивления изоляции, которое составляет 1000 В с допустимым отклонением ±100 В. Это значение соответствует более высоким требованиям к испытаниям изоляции для части оборудования, позволяя проводить диагностику с большей достоверностью. Контролируемый порог сопротивления изоляции остается на уровне 0.5 МОм, что является стандартным значением для фиксации критического снижения изоляционных свойств относительно корпуса машины или между обмотками. Удобство в работе обеспечивает яркий OLED-дисплей, на котором четко отображаются все результаты измерений, а функция автоотключения через 5 минут продлевает срок службы элементов питания. Этот прибор представляет собой надежный инструмент для специалистов, занимающихся обслуживанием и ремонтом электродвигателей и генераторов.

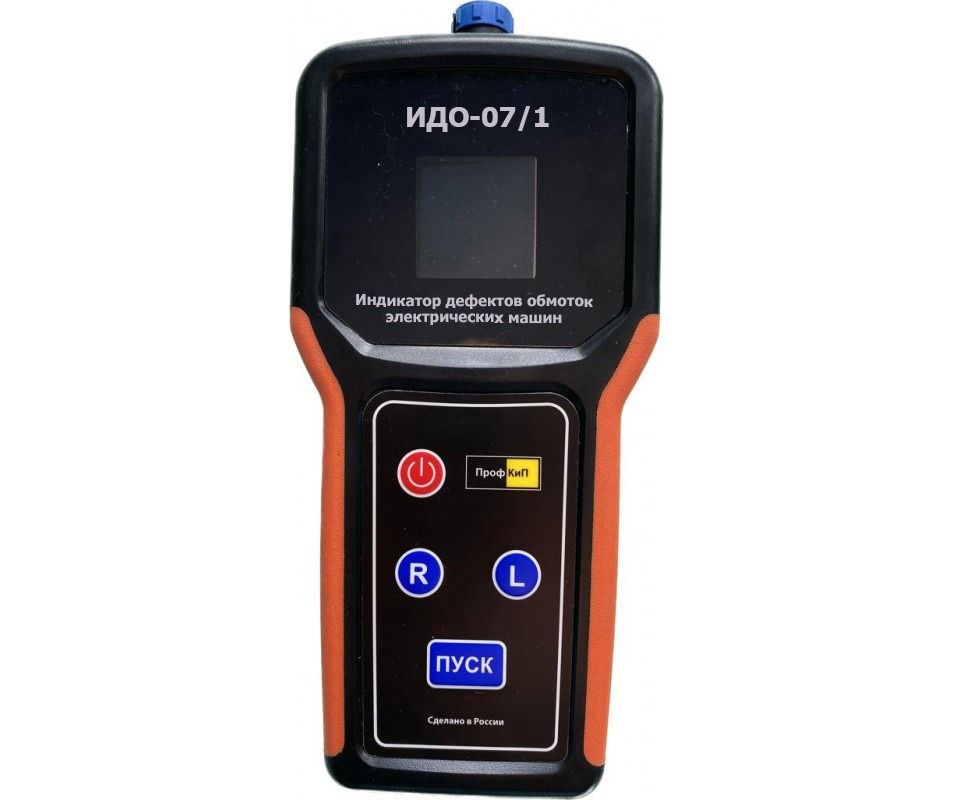

- Индикатор дефектов обмоток электрических машин (ПрофКиП ИДО-07/1)

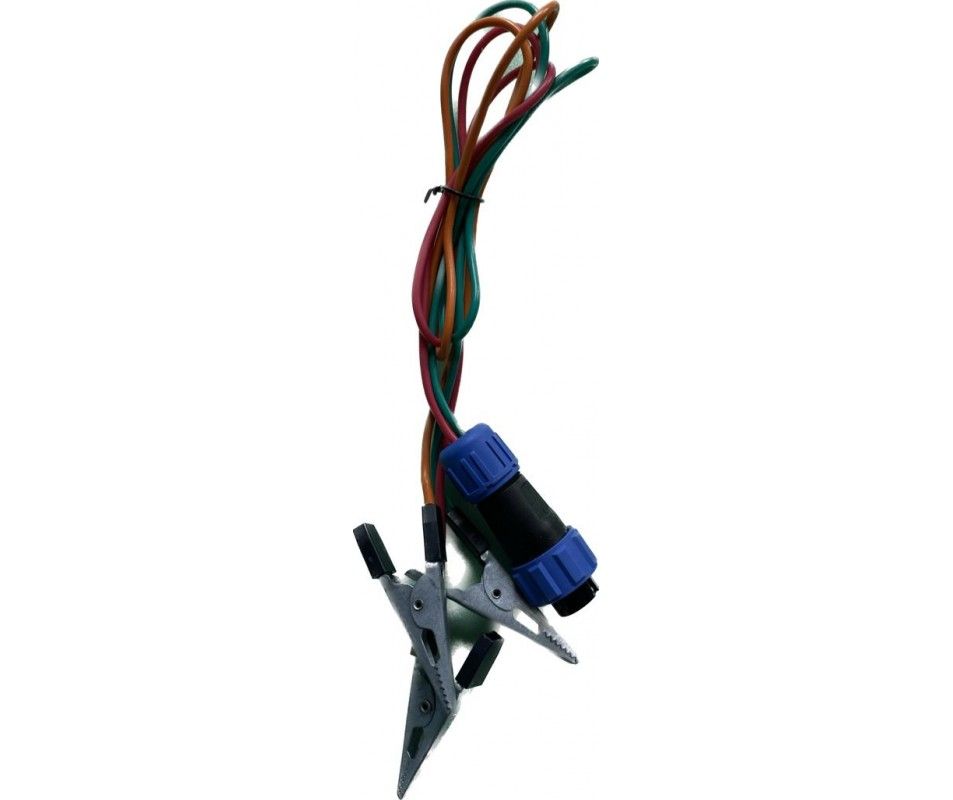

- Кабель соединительный

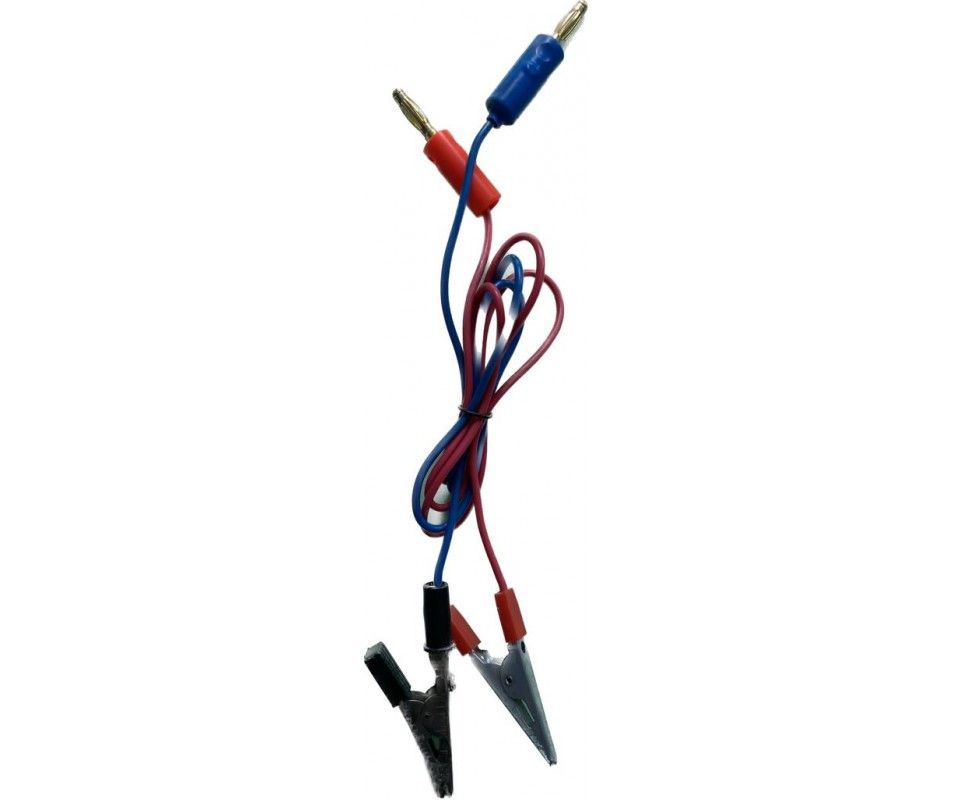

- Провод соединительный – 2 шт.
- Датчик индукционный

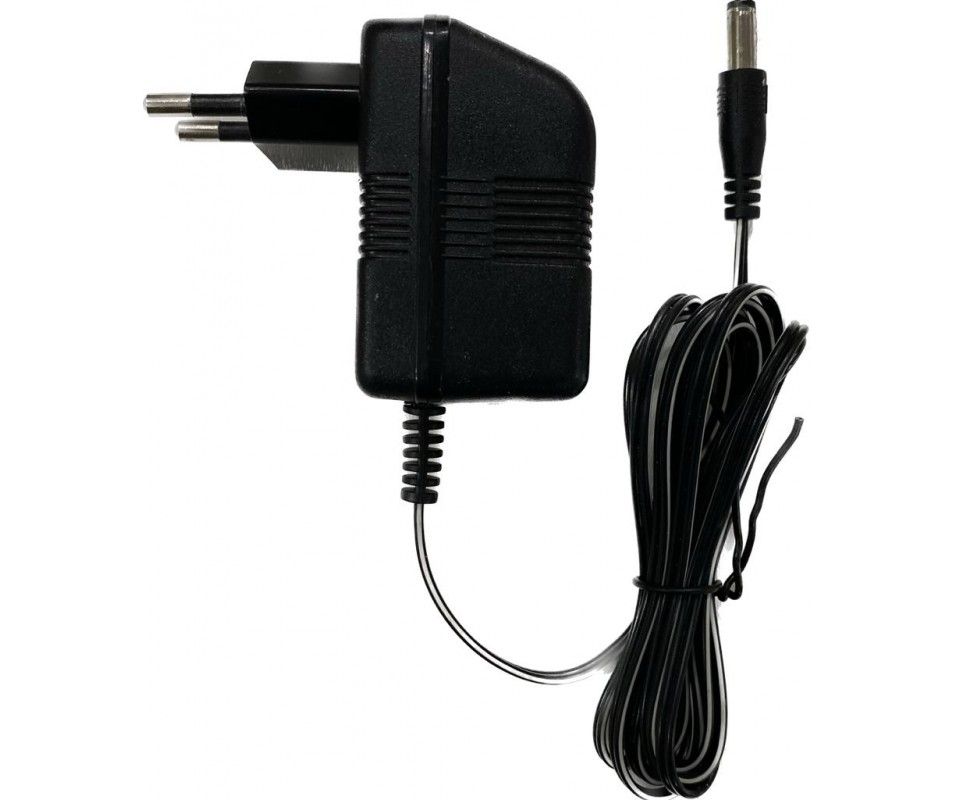

- Блок питания 5В
- Аккумулятор 3,7В 3400 мАч (интегрирован в корпус прибора)
- Руководство по эксплуатации
| Контролируемые параметры:при проверке трехфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз; | коэффициент несимметрии фазных токов (Кн) |
| при проверке катушек, уложенных в пазы, на наличие междувитковых замыканий; | ток в проверяемой катушке |
| при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками | сопротивление изоляции(Rи) |
| контролируемый диапазон Кн, % | 0-99 |
| контролируемый порог Rи, МОм | 0.5 |
| выходное постоянное напряжение при измерении Rи, В | 1000 ±100 |
| величина Кн при замыкании одного витка в фазе, %, не менее | 10 |
| Питание | автономное или от внешнего блока питания |
| - напряжение питания внешнего источника, В | 5±1 |
| - напряжение питания встроенного аккумулятора, В | 3,7 |
| - емкость, мАч | 3 400 |
| Рабочее положение | произвольное |
| Автоотключение | 5 мин |
| Индикация | цифровая (OLED дисплей) |
| Габаритные размеры | 215х110х35 |
| Масса (не более), кг | 0.35 |
