Артикул:
m-100688
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
USB
Количество каналов
—
4
Полоса пропускания
—
200 МГц
Частота дискретизации
—
1 Гвыб/c
Все характеристики
36 880 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

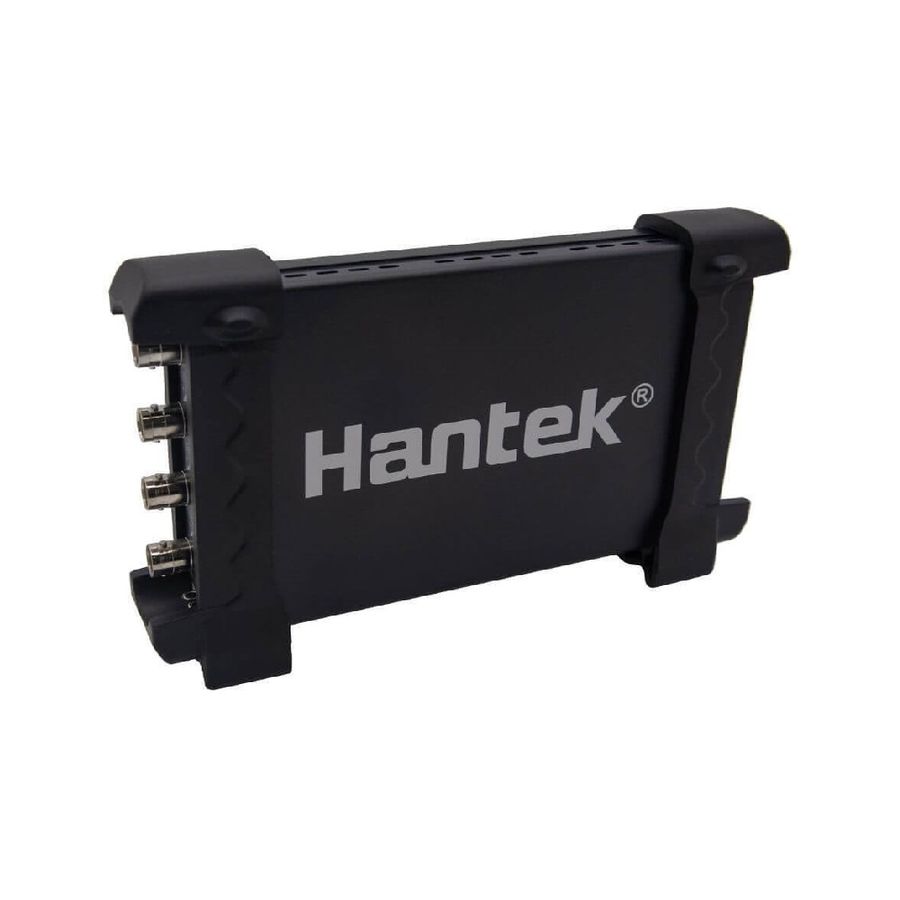

Осциллографы Hantek DSO-6204bd является совершенным инструментом для заводских испытаний, разработки и проектирования, операций, связанных с испытанием и устранением неполадок аналоговых схем, а также для обучения.
Особенности:
- 4 канала.
- Частота дискретизации до 1ГГц (при работе 1 канала) в реальном времени.
- Чувствительность от 2мВ/дел.
- Интерфейс USB 2.0, не требует внешнего питания.
- Подходит для использования с портативными компьютерами.
- Алюминиевый корпус.
- Размер (мм):205(длина) x 120(ширина) x 35(высота). Может быть расположен как горизонтально, так и вертикально. Занимает минимум площади стола.
- ОС: Windows 7,8,10.
- Сохранение сигнала в следующие форматы: текстовый, jpg/bmp, MS excel/word file.
- FFT
- Встроенный генератор СПФ до 25МГц.
- К одному компьютеру можно подключать несколько устройств
Документы
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
USB |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Интерфейс
|
USB |
|
Питание
|
5 В |
|
Гарантия, (мес)
|
24 |
- USB осциллограф Hantek DSO-6204bd
- USB Кабель
- Диск с ПО
- Щупы с переключателем 1:1, 1:10 2шт.
- Зажимы-крокодилы с BNC соединением 2 шт.
- BNC кабель
| Каналов | 4 |
| Полоса пропускания | 200МГц |
| Частота дискретизации (выборок в секунду) | 1ГГц в одноканальном режиме, делится на количество каналов |
| Импеданс | 1 Мегаом 25пФ |
| Режимы | AC/DC/GND |
| Вертикальное разрешение | 8 бит |
| Диапазоны | 2 мВ-10В |
| Точность по постоянному току | ±3% |
| Точность временной базы | ±50ppm |
| Временные диапазоны | 2 нс-1000с |
| Управление вертикальным положением | Да |
| Защита входа | Диод |
| X-Y | Да |
| Автонастройка | Да (от 30Гц до полной полосы пропускания) |
| Внешний вход триггера(EXT) | Нет |
| Режимы триггера | авто, нормальный, одиночный |
| Наклон триггера | +/- |
| Управление уровнем триггера | Да |
| Типы триггера | По растущему фронту, по спадающему фронту, видео, длительность импульса |
| Источник триггера | каналы 1-4 |
| Пре- пост- триггер | 0-100% |
| Размер буфера | 64 КБ (делится на количество включенных каналов) |
| Измерения курсором | Да |
| Питание | только USB |
| Вывод сигнала произвольной формы | |
| Частота | от 0 до 25MHz |
| ЦАП | 2K - 200MHz регулируемый |
| Каналы | 1 канал вывода сигнала |
| Длительность сигнала | 4К точек |
| Вертикальное разрешение | 12 бит |
| Частотная стабилизация | <30ppm |
| Амплитуда | +3.5V Max. |
| Выходной импеданс | 50 Ом |
| Выходное напряжение | 50mA Iпик=50mA |
| Пропускная полоса | 25 МГц |
| Искажения | -50dBc (1КГц), -40dBc (10 КГц) |
Hantek - китайский производитель измерительного оборудования расположенный к городе Циндао.
