Артикул:
m-113707
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Низкочастотный
Количество каналов
—
1
Мин. частота (кГц)
—
0.000000001
Макс. частота (ГГц)
—
0.05
Все характеристики
284 775 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

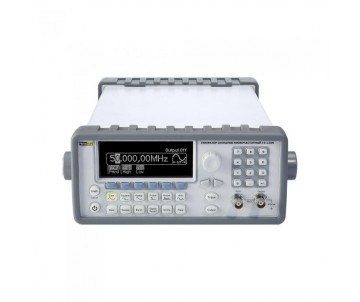

ПрофКИП Г3-123М Генератор сигналов низкочастотный - это универсальный генератор сигналов, предназначенный для широкого спектра применений. Он обладает различными формами сигналов, включая синусоидальный, меандр, пила, треугольник, импульс, шум и произвольную форму.
Генератор имеет выходные параметры, которые позволяют работать в различных частотных диапазонах. Для синусоидального сигнала, частотный диапазон составляет от 1 мкГц до 50 МГц, а для меандра - от 1 мкГц до 25 МГц. Разрешение составляет 1 мкГц, а точность - ±20 х 10-6; ±5 х 10-7 (с опциональным присоединением ПрофКиП Г3-123-ОГ).
Выходной уровень генератора составляет от 10 мВ до 10 Впик-пик при нагрузке 50 Ом.
Преимущества:
- Диапазон частот до 50 МГц
- Разрешение по частоте 1 мкГц
- Формы сигнала: пила, треугольник, шум, постоянное смещение
- Режим формирования сигнала произвольной формы (5 видов)
- Возможность установки сопротивления нагрузки до 1 МОм
- Использование прямого цифрового синтеза (DDS)
- Разрядность ЦАП 14 бит
- Частота дискретизации 125 МГц
- Память 256 тысяч точек
- Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция
- Перестраиваемое время нарастания (5 нс … 100 нс)
- Параллельный выход данных 16 бит
- Интерфейс USB, LAN
- Программное обеспечение Wavepatt для формирования сигналов произвольной формы
- Вход внешней опорной частоты
- Поддержка синхронной работы нескольких генераторов (например, для создания многоканального генератора)
- Синхровход и синхровыход.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Низкочастотный |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.05 |
|
Опорный генератор
|
±2×10⁻⁵ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
10 мВ … 10 В пик-пик |
|
Питание
|
187-253 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов низкочастотный ПрофКиП Г3-123М
- USB-кабель
- Кабель питания
- Программное обеспечение
- Руководство по эксплуатации
| Форма сигналов | Синус, меандр, пила, треугольник, импульс, шум, произвольная форма |
| Выходные параметры | |
| Частотный диапазон для синуса | 1 мкГц … 50 МГц |
| Частотный диапазон для меандра | 1 мкГц … 25 МГц |
| Разрешение | 1 мкГц |
| Точность |
±20 х 10-6; ±5 х 10-7 (опционально с ПрофКиП Г3-123-ОГ) |
| Выходной уровень | 10 мВ … 10 Впик-пик (с нагрузкой 50 Ом) |
| Синусоидальный сигнал | |
| Частотный диапазон | 1 мкГц … 50 МГц |
| Неравномерность установки уровня на 1 кГц | ±(1% + 1 мВпик) ±5 х 10-7 (10 МГц опционально с ПрофКиП Г3-123-ОГ) |
| Неравномерность АЧХ относительно 1 кГц |
0,1 дБ (менее 100 кГц); 0,15 дБ (100 кГц … 5 МГц); 0,3 дБ (5 МГц … 20 МГц); 0,5 дБ (20 МГц … 50 МГц) |
| Коэффициент гармоник (при уровне не более 1 Впик) |
≤ -70 дБн (0.04%) до 20 кГц; < -65 дБн до 1 МГц; < -40 дБн до 20 МГц; ≤ -35 дБн до 50 МГц |
| Постоянное смещение | |
| Диапазон |
|
| Точность | ±(2% от смещения + 0.5% от амплитуды сигнала) |
| Прямоугольный сигнал | |
| Частотный диапазон | 1 мкГц … 25 МГц |
| Время нарастания и спада | < 10 нс |
| Выброс | < 2% |
| Перестраиваемая скважность |
20% … 80% (до 10 МГц); 40% … 60% (до 25 МГц) |
| Точность | ±1% для скважности 50% |
| Джиттер | 200 пс |
| Пилообразный, треугольный сигнал | |
| Частотный диапазон | 1 мкГц … 200 кГц |
| Нелинейность | < 0,1% |
| Перестраиваемая скважность | 0,0% … 100,0% |
| Импульс | |
| Частотный диапазон | 500 мкГц … 10 МГц |
| Длительность импульса | От 20 нс |
| Время нарастания и спада | < 10 нс |
| Диапазон изменения скважности | 5 нс … 100 нс |
| Период повторения импульсов | 0.000.000.2% … 99.999.999.8% |
| Выброс | 100 нс … 2000 с |
| Джиттер | 200 пс |
| Шум | |
| Частотный диапазон (белый шум) | 20 МГц (типично) |
| Произвольная форма | |
| Частотный диапазон | 1 мкГц … 10 МГц |
| Длина памяти | 2 точек … 256000 точек |
| Разрешение ЦАП | 14 бит (включая знак) |
| Частота дискретизации | 125 МГц |
| Память | 4 ячейки |
| Минимальное время нарастания | 30 нс |
| Линейность | 0,1% |
| Джиттер | 6 нс |
| Пакетный режим | |
| Форма сигналов | Синус, меандр, пила, треугольник, импульс, произвольная форма |
| Виды запуска | По счету (1 импульс … 50000 импульсов) по строб-импульсу |
| Период повторения | 1 мкс … 500 с |
| Параллельный вход | |
| Тактовая частота | 50 МГц |
| Уровень | TTL |
| Длина последовательности | 2 символа … 256000 символов |
| Амплитудная модуляция (АМ), частотная модуляция (ЧМ) | |
| Форма несущей | Cинус, меандр, пила, произвольная форма |
| Источник модуляции | Внешний /внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная форма |
| Диапазон модулирующих частот | 2 мГц … 20 кГц |
| Девиация частоты | До 25 МГц (пиковая) |
| Коэффициент АМ | 1% … 120% (АМ) с разрешением 0,1% |
| Фазовая модуляция (фм) | |
| Форма несущей | Cинус, меандр, пила, произвольная форма |
| Диапазон частот | Такой же, как у основного сигнала |
| Источник модуляции | Внешний /внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная форма |
| Диапазон модулирующих частот | 2 мГц … 20 кГц |
| Диапазон установки девиации фазы | 0.0° … 360.0° |
| Импульсная модуляция (им) | |
| Форма несущей | Меандр (импульс) |
| Диапазон частот | 500 мкГц … 10 МГц |
| Источник модуляции | Внешний /внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная форма |
| Диапазон модулирующих частот | 2 мГц … 20 кГц |
| Коэффициент модуляции (по длительности) | 0% … 100% с разрешением 0.1% |
| Генератор качающейся частоты (ГКЧ) | |
| Форма несущей | Cинус, меандр, пила, произвольная форма |
| Диапазон частот | Такой же, как у основного сигнала |
| Время качания | 1 мс … 500 с |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возрастание или убывание |
| Общие характеристики | |
| Питание | 220 В (±15%), 50 /60 Гц |
| Габаритные размеры | 170 х 224 х 380 мм |
| Вес | 3,6 кг |
