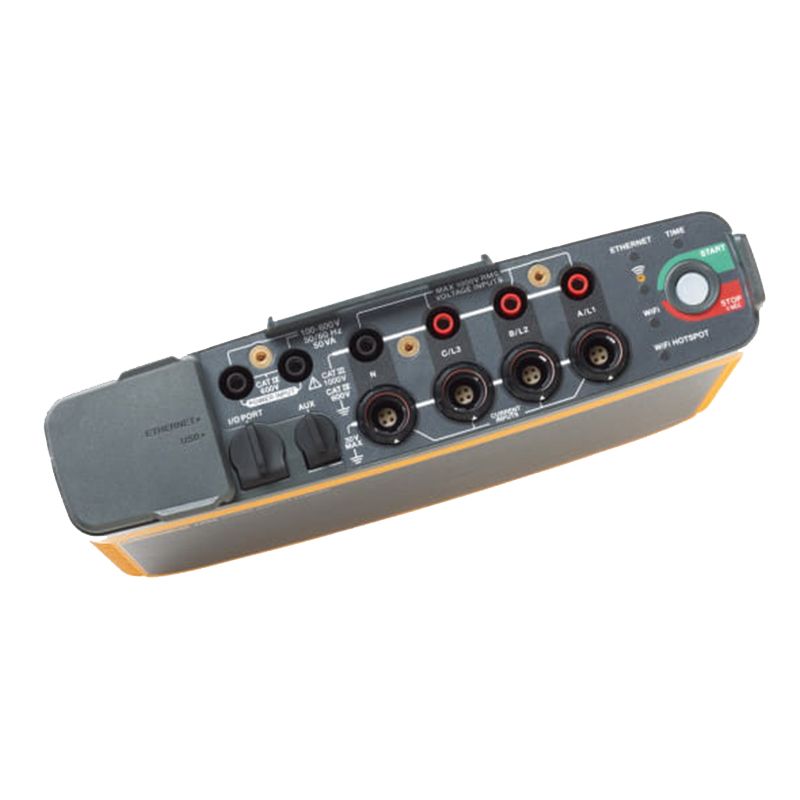

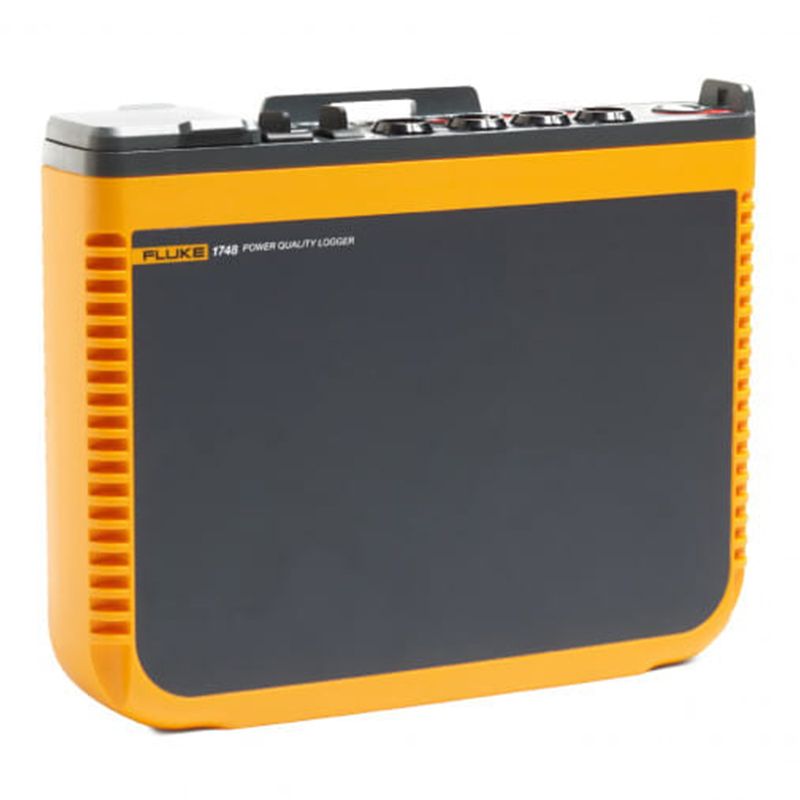

Анализатор качества электроэнергии Fluke 1748/B/INTL представляет собой инструмент высшего класса, предназначенный для мониторинга и анализа электрических систем на предприятиях и в энергетических сетях. Этот прибор обладает уникальной способностью к детальному изучению параметров электроэнергии, что делает его незаменимым помощником для специалистов в области электротехники.
С помощью Fluke 1748/B/INTL можно не только фиксировать мгновенные значения напряжения и тока, но и проводить комплексный анализ качества электроэнергии, включая изучение гармонических искажений, межгармонических искажений и фликера. Это позволяет выявлять и устранять причины помех в электросети, обеспечивая стабильность работы подключенного оборудования.
Особое внимание в Fluke 1748/B/INTL уделено возможности долгосрочной записи данных. Это дает возможность анализировать изменения в качестве электроэнергии в течение длительного времени, что критически важно для планирования модернизации систем и предотвращения аварийных ситуаций.
Инструмент оснащен функцией автоматического распознавания событий, связанных с качеством электроэнергии, что значительно упрощает процесс диагностики и позволяет оперативно реагировать на возникающие проблемы. Также Fluke 1748/B/INTL предоставляет данные для оценки энергоэффективности и помогает в оптимизации потребления электроэнергии.
Эргономичный дизайн и простота использования делают Fluke 1748/B/INTL удобным в эксплуатации, а его прочный корпус гарантирует долговечность даже в условиях интенсивного использования. Прибор оснащен ярким дисплеем и интуитивно понятным интерфейсом, что обеспечивает комфортную работу в полевых условиях.
Fluke 1748/B/INTL — это инструмент, который сочетает в себе передовые технологии и удобство использования, предоставляя специалистам все необходимые данные для обеспечения надежности и эффективности электросетей. Это идеальное решение для тех, кто стремится к точности и качеству в работе с электрическими системами.
Документы
msy1gs1j2gzyjd4d0z97iiu3hootq0rm
795,6 кб
- Анализатор качества электроэнергии Fluke 1748/B/INTL
- Накопитель USB
- Кабель USB
- Гибкий токоизмерительный датчик Fluke i17XX-FLEX3000

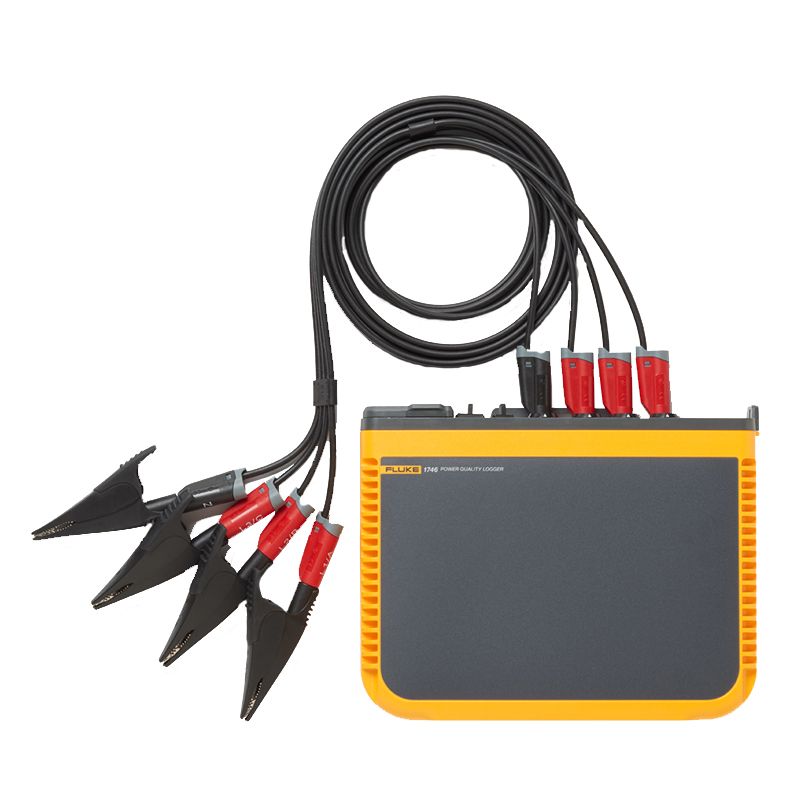

- Кабель для измерения напряжения 3PHVL-1730 (3 фазы + нейтраль)
- Комплект измерительных проводов, красный/черный, 0,18 м
- Комплект измерительных проводов, красный/черный, 1,5 м
- Зажимы типа «крокодил»: 4
- Комплект держателей 174x
- Мягкий чехол 173x/174x
- Набор кабельных маркеров
- Магнитные щупы MP1-3R/1B-Magnet Probe, 1 комплект (3 красных, 1 черный)
| Характеристики | |||||
| Точность | |||||
| Параметр | Диапазон | Максимальное разрешение | Собственная точность при стандартных условиях (% от показания + % от диапазона) |
|
|
| Напряжение | 1000 В | 0,1 В | ±0,1 % от номинального напряжения 1, 2 |
|
|
| Ток: прямой ввод | i17xx-flex 1500IP 24 дюйма 1500 А | 150А | 0,01 А (мин. 1,5 А) 3 | ±(1 % + 0,02 %) |
|
| 1500 А | 0,1 А |
|
|||
| i17xx-flex 3000IP 24 дюйма 3000 А | 300 А | 0,01 А (мин. 3,0 A) 3 | ±(1 % + 0,03 %) |
|
|
| 3000 А | 0,1 А |
|
|||
| i17xx-flex 6000IP 36 дюймов 6000 А | 600 А | 0,01 А (мин. 6,0 A) 3 | ±(1,5 % + 0,03 %) |
|
|
| 6000А | 0,1 А |
|
|||
| Клещи i40s-EL | 4 A | 1 мА | ±(0,7 % + 0,02 %) | ||
| 20 А | 10 мА | ||||
| Частота | от 42,5 до 69 Гц | 0,01 В | ± (0,1 %) 2 |
|
|
| Вспомогательный вход | ±10 В постоянного тока | 0,1 мВ | ±(0,2 % + 0,02 %) |
|
|
| Мин./макс. напряжение | 1000 В | 0,1 В | ±0,2 % от номинального входного напряжения 1 |
|
|
| Ток мин./макс. | Зависит от принадлежности | Зависит от принадлежности | ±(5 % + 0,2 %) |
|
|
| THD напряжения | 1000 % | 0,10 % | ±2,5 % |
|
|
| THD тока | 1000 % | 0,10 % | ±2,5 % |
|
|
| Гармоники напряжения со 2-й по 50-ую | 1000 В | 0,1 В | ≥1 В: ±5 % показаний |
|
|
| < 1 В: ±0,05 В |
|
||||
| Гармоники тока со 2-й по 50-ую | Зависит от принадлежности | Зависит от принадлежности | ≥3 % диапазона тока: ±5 % показаний |
|
|
| <3 % диапазона тока: ±0,15 % показаний |
|
||||
| Фликер P LT , P ST | от 0 до 20 | 0,01 | 5 % |
|
|
| Точность датчиков тока | |||||
| Параметр | Величина влияния | iFlex1500IP-24 | iFlex3000IP-24 | iFlex6000IP-36 | i40S-EL |
| 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
| Активная мощность P | PF ≥ 0,99 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
| Активная энергия E a | |||||
| Полная мощность S | 0 ≤ PF ≤ 1 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
| Полная энергия E ap | |||||
| Реактивная мощность Q | 0 ≤ PF ≤ 1 | 2,5 % от измеренной полной мощности | |||
| Реактивная энергия E r | |||||
| Коэффициент мощности PF | - | ±0,025 | |||
| Коэффициент сдвига | |||||
| Коэффициент мощности DPF/cosΦ | |||||
| Дополнительная неопределенность в % от диапазона | В P-N >250 В | 0,015 % | 0,023 % | 0,023 % | 0,015 % |
| Питание | |||||
| Диапазон напряжения | от 100 В до 500 В с использованием защищенного гнездового входа при питании от цепи измерения | ||||
| от 100 до 240 В при использовании адаптера MA-C8 и стандартного шнура питания (IEC 60320 C7) | |||||
| Потребляемая мощность | Максимум 50 ВА (макс. 15 ВА при подаче питания через адаптер MA-C8) | ||||
| КПД | ≥ 68,2 % (в соответствии с правилами энергосбережения) | ||||
| Макс. потребление без нагрузки | < 0,3 Вт только при питании через ввод IEC 60320 | ||||
| Частота питающей сети | 50/60 Гц ± 15 % | ||||
| Батарея | Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем | ||||
| Время работы от аккумулятора | 4 часа в стандартном режиме | ||||
| Время зарядки | < 6 часов | ||||
| Сбор данных | |||||
| Разрешение | 16-битная синхронная выборка | ||||
| Частота получения данных | 10,24 кГц на 50/60 Гц, синхронизируется с частотой сети | ||||
| Частота входного сигнала | 50/60 Гц (от 42,5 до 69 Гц) | ||||
| Типы цепей | 1- Φ, 1- Φ IT, расщепленная фаза, 3- Φ дельта, 3- Φ Y, 3- Φ Y IT, 3- Φ Y сбалансированная, 3- Φ схема Арона/Блонделя (2-элементная дельта), 3- Φ дельта с разомкнутым контактом, только ток (анализ нагрузок) | ||||
| Хранение данных | Внутренняя флэш-память (не заменяемая пользователем) | ||||
| Объем памяти | Обычно 20 сеансов регистрации продолжительностью 4 недели с 1-минутным интервалом и 500 событий | ||||
| Базовый интервал | |||||
| Измеряемые параметры | Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, мощность основной гармоники, DPF, энергия | ||||
| Интервал усреднения | По выбору пользователя: 1 сек, 5 сек, 10 сек, 30 сек, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин | ||||
| Мин./макс. значения времени усреднения | Напряжение, ток: RMS за период обновляется через каждый полупериод (URMS1/2 согласно IEC61000-4-30 Aux, питание: 200 мс) | ||||
| Интервал потребления (режим измерителя энергии) | |||||
| Измеряемые параметры | Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии | ||||
| Интервал | По выбору пользователя: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл | ||||
| Измерение качества электроэнергии | |||||
| Измеряемый параметр | Напряжение, частота, разбаланс, гармоники напряжения, THD В, ток, гармоники, THD А, искажение потребляемого тока (TDD),интергармоники напряжения, TID В, интергармоники тока, TID А, фликер, посторонние сигналы в питающей сети, отрицательное/положительное отклонение | ||||
| Интервал усреднения |
10 мин для всех параметров 2 часа (длительный фликер PLT) 150/180 периодов (3 сек) для гармоник (требуется лицензия на ПО IEEE519/REPORT) |
||||
| Отдельные гармоники |
От 2-й до 50-й гармоники Группировка согласно IEC 61000-4-7 настраивается пользователем в зависимости от области применения: подгруппы (гармоники + интергармоники), группы или только бины гармоник |
||||
| Интергармоники | От 1-й до 50-й интегармоники | ||||
| Суммарный коэффициент искажений | Рассчитывается для 50 гармоник напряжения | ||||
| События |
Напряжение: провалы, выбросы, перебои в электроснабжении, ток: броски тока 1748: посторонние сигналы в питающей сети, переходные процессы (низкочастотные) |
||||
| Запись по заданным событиям | Профиль RMS: RMS за период для напряжения и тока обновляется через каждый полупериод — до 11 сек (URMS1/2 согласно IEC 61000-4-30) | ||||
| Форма сигнала напряжения и тока — до 200 мс, 10/12 периодов | |||||
| Посторонние сигналы в питающей сети: запись RMS за 10/12 периодов на заданных частотах — до 120 с | |||||
| Броски тока | Профиль RMS со значениями RMS за 1/2 периода от запуска до установившегося состояния | ||||
| Фликер | В соответствии с IEC 61000-4-15 и IEEE 1453 | ||||
| Посторонние сигналы в питающей сети | Две задаваемые пользователем частоты до 3 кГц | ||||
| Оценка качества электроэнергии | Результаты измерений качества электроэнергии, сведенные в одну таблицу. По каждому параметры приводятся подробные данные | ||||
| EN 50160 | Соответствие стандарту | ||||
| Программируемые ограничения по качеству электроэнергии | Задаваемые пользователем ограничения для соответствия местным стандартам | ||||
| Соответствие стандартам | |||||
| Гармоники | IEC 61000-4-7: Класс 1 | ||||
| IEEE 519 (кратковременные и мгновенные гармоники) | |||||
| Качество электроэнергии | IEC 61000-4-30 Класс A, IEC 62586-1, IEC 62586-2 (устройства PQI-A-PI) | ||||
| Питание | IEEE 1459 | ||||
| Соответствие качества электроэнергии | EN 50160 | ||||
| Безопасность | Общие: IEC 61010-1: степень загрязнения 2 | ||||
| Измерения: IEC 61010-2-033: CAT IV 600 В / CAT III 1000 В | |||||
| Источник питания: категория перенапряжения IV, степень загрязнения 2 | |||||
| Литий-ионная батарея: IEC 62133 | |||||
| Интерфейсы | |||||
| USB-A | Передача файлов через USB-накопитель, обновление прошивки, макс. ток питания: 120 мА | ||||
| WiFi | Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi | ||||
| Bluetooth | Получение вспомогательных результатов измерений из модулей серии Fluke Connect® 3000 (требуется переходник USB на BLE или WiFi/BLE, а также проверка возможности использования) | ||||
| USB-mini | Загрузка данных с прибора на ПК | ||||
| Входы напряжения | |||||
| Число входов | 4 (3 фазы и нейтраль) | ||||
| Максимальное входное напряжение | 1000 Вrms, CF 1,7 | ||||
| Полное входное сопротивление | 10 МОм | ||||
| Полоса пропускания | от 42,5 Гц до 3,5 кГц | ||||
| Масштабирование | 1:1 и переменное | ||||
| Категория измерения | 1000 В CAT III/600 В CAT IV | ||||
| Входы тока | |||||
| Число входов | 4 (3 фазы и нейтраль), автоматический выбор режима для подключенного датчика | ||||
| Входное напряжение | Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.); CF 2,8 | ||||
| Вход пояса Роговского: 150 мВ (среднекв. знач.)/15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.)/18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа | |||||
| Диапазон | От 1 А до 150 А/от 10 А до 1500 А с тонким гибким датчиком тока i17XX-flex1500 IP 24 | ||||
| От 3 А до 300 А/от 30 А до 3000 А с тонким гибким датчиком тока i17XX-flex3000 IP 24 | |||||
| От 6 А до 600 А/от 60 А до 6000 А с тонким гибким датчиком тока i17XX-flex6000 IP 36 | |||||
| От 40 мА до 4 А/от 0,4 А до 40 А с клещами 40 А i40s-EL | |||||
| Полоса пропускания | 42,5 Гц – 3,5 кГц | ||||
| Масштабирование | 1:1 и переменное | ||||
| Дополнительные входы | |||||
| Число входов | 2 (аналоговый с дополнительным адаптером или до 2 BLE-устройств одновременно) | ||||
| Диапазон входного сигнала | от 0 до ±10 В пост. тока или от 0 до ±1000 В пост. тока (с дополнительно поставляемым адаптером), 1 показание/с | ||||
| Коэффициент масштабирования | Формат: mx + b (усиление и смещение), задается пользователем | ||||
| Отображаемые единицы | Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с) | ||||
| Беспроводное соединение Bluetooth (проверить возможность использования) | |||||
| Число входов | 2 | ||||
| Поддерживаемые модули | Fluke Connect® серии 3000 | ||||
| Сбор данных | 1 показание/с | ||||
| Характеристики условий эксплуатации | |||||
| Рабочая температура | от -25 до +50 °C (от -13 до +122 °F) 1 | ||||
| Температура хранения | Без батареи: от -25 до +60 °C (от -13 до 140 °F), с батареей: от –20 до +50 °C (от –4 до 122 °F) | ||||
| Рабочий диапазон влажности | IEC 60721-3-3: 3K6: | ||||
| от -25 до +30 °C (от -13 до +86 °F): ≤100 % | |||||
| до 40 °C (104 °F): 55 % | |||||
| до 50 °C (122 °F): 35 % | |||||
| Высота над уровнем моря при эксплуатации | До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV) | ||||
| Высота над уровнем моря при хранении | 12 000 м | ||||
| Корпус | IEC 60529: IP50 | ||||
| IEC 60529: IP65 с разъемом с классом защиты IP65 для питания и измерения напряжения | |||||
| Вибрация | IEC 60721-3-3 / 3M2 | ||||
| Электромагнитная совместимость (ЭМС) | EN 61326-1: Промышленный CISPR 11: группа 1, класс A | ||||
| IEC 61000-6-5 "Помехоустойчивость для обстановок электростанций и подстанций | |||||
| Корея (KCC): оборудование класса А (промышленное передающее оборудование и оборудование для связи) | |||||
| США (FCC): 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103 | |||||
| Общие характеристики | |||||
| Принадлежности: один год |
|
|
|
||
| Цикл калибровки: два года |
|
|
|
||
| Габариты | 23,0 x 18,0 x 5,4 см (9,1 x 7,1 x 2,1 дюйма) | ||||
| Масса | Прибор: 1,1 кг (2,2 фунта) | ||||
| Защита от несанкционированного вскрытия | Пристяжные тросы с замком (макс.Φ 6 мм) | ||||
| Характеристики гибких токоизмерительных датчиков i17XX-FLEX1.5KIP | |||||
| Диапазон измерения | от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока | ||||
| Длина кабеля датчика | 610 мм (24 дюйма) | ||||
| Диаметр кабеля датчика | 7,5 мм (0,3 дюйма) | ||||
| Масса | 170 г (0,38 фунта) | ||||
| Минимальный радиус изгиба | 38 мм (1,5 дюйма) | ||||
| Допустимый ток | 100 кА (50/60 Гц) | ||||
| Температурный коэффициент в диапазоне рабочей температуры | 0,05 % показаний/°C (0,028 % показаний/°F) | ||||
| Рабочее напряжение | 1000 В CAT III, 600 В CAT IV | ||||
| Длина выходного кабеля | 2,0 м (6,5 фута) | ||||
| Материал кабеля щупа | TPR | ||||
| Масса | 115 г | ||||
| Материал кабеля щупа | TPR | ||||
| Материал муфты | POM + ABS/PC | ||||
| Выходной кабель | TPR/PVC | ||||
| Рабочая температура | от –20 до +70 °C (от –4 до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F) | ||||
| Температура, в нерабочем состоянии | от –40 до +80 °C (от –40 до +176 °F) | ||||
| Относительная влажность, эксплуатация | от 15% до 85% без конденсации | ||||
| Степень защиты IP | IEC 60529: IP65 | ||||
| Гарантийный срок | Один год | ||||
Компания Fluke занимает первое или второе место на всех сегментах рынка, на которых она присутствует. Продукция торговой марки Fluke имеет репутацию компактного, надежного, безопасного, простого в эксплуатации и высококачественного оборудования.
