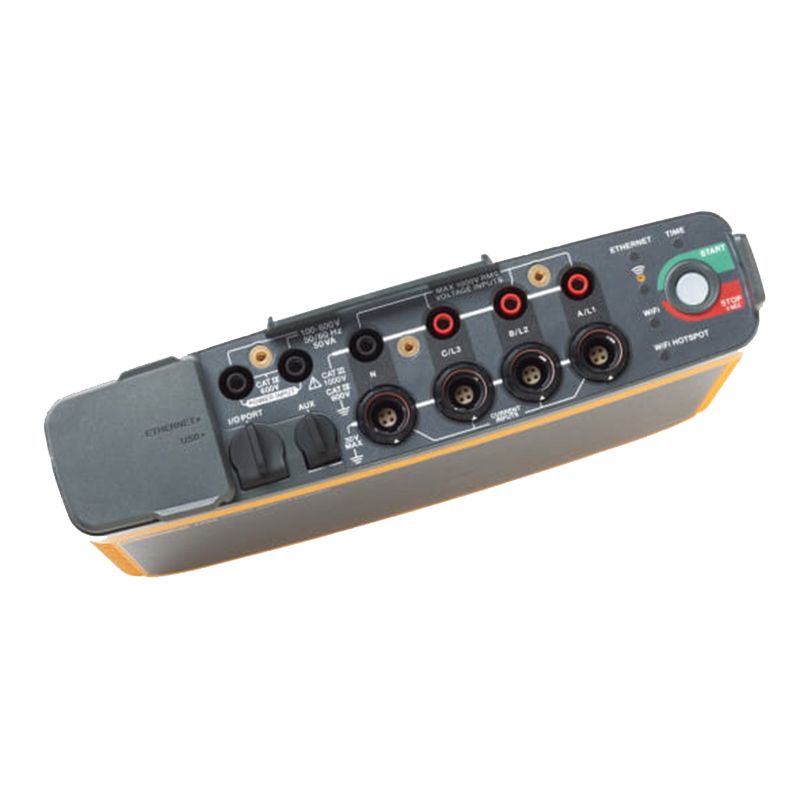

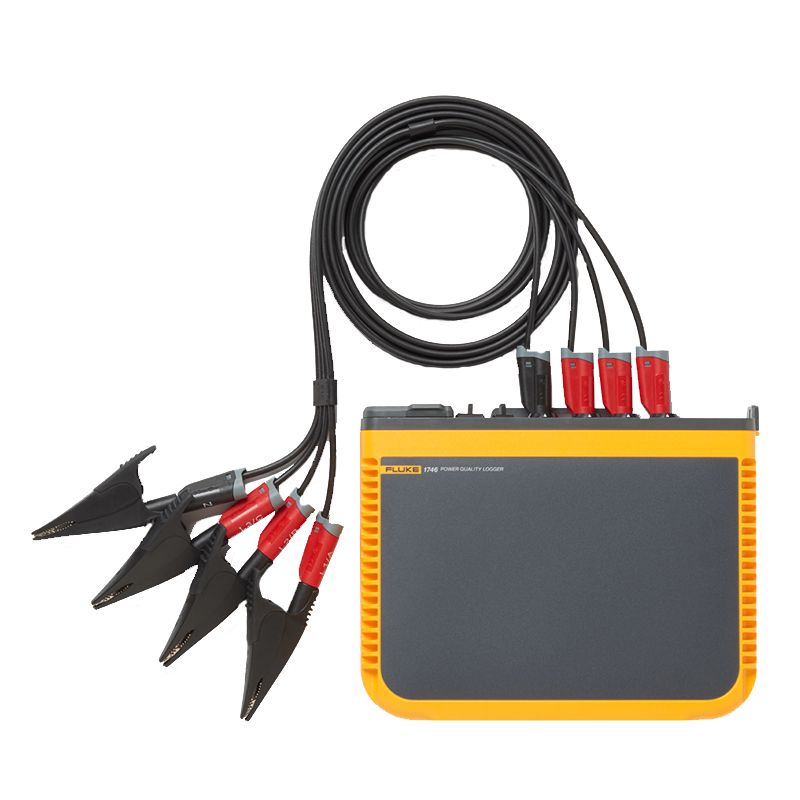

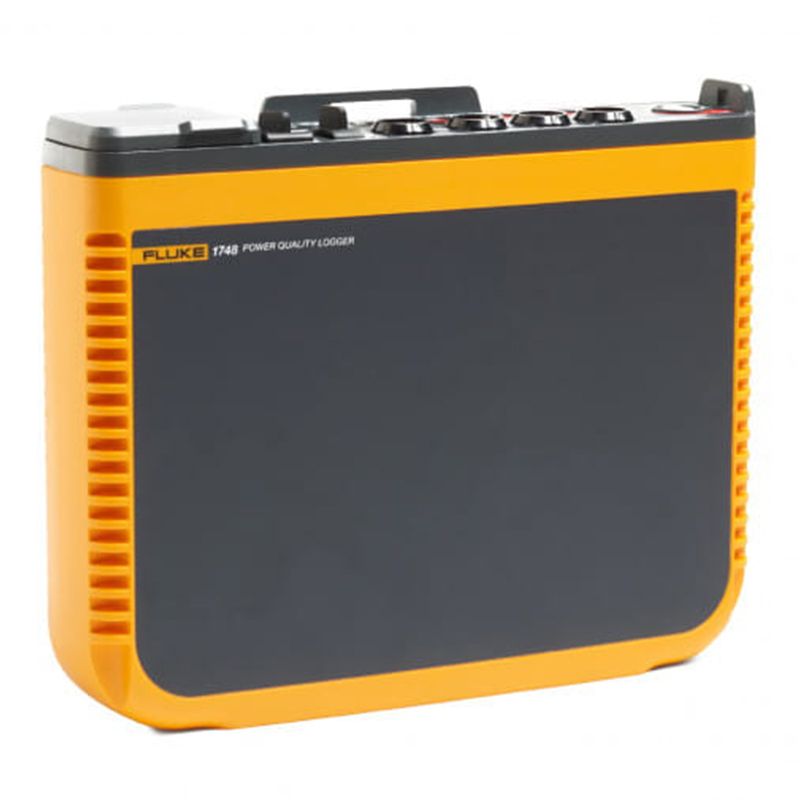

Анализатор качества электроэнергии Fluke 1748/B/EUS является инструментом нового поколения, предназначенным для всестороннего анализа и мониторинга электрических систем. Этот прибор воплощает в себе передовые технологии и инновационный подход к измерениям, что делает его незаменимым в арсенале профессионалов.
Сердцем Fluke 1748/B/EUS является его способность к точным и надежным измерениям, которые необходимы для обеспечения стабильности и безопасности электросетей. Прибор способен выявлять не только очевидные проблемы, но и те, которые скрыты от глаз. Он анализирует гармонические искажения, фликер и другие параметры, которые могут негативно влиять на качество электроэнергии.
Fluke 1748/B/EUS оснащен функцией автоматического распознавания и регистрации событий, связанных с качеством электроэнергии. Это позволяет оперативно реагировать на изменения и предотвращать возможные неисправности и аварии. Прибор также помогает в определении причин неэффективного потребления энергии, что способствует оптимизации работы электросетей.
Дизайн Fluke 1748/B/EUS продуман до мелочей. Прочный корпус защищает прибор от внешних воздействий, а удобный интерфейс и яркий дисплей обеспечивают комфортную работу даже в сложных условиях. Возможность долгосрочной записи данных и их анализа делает этот прибор незаменимым для диагностики и планирования электросетей.
В итоге, Fluke 1748/B/EUS — это не просто анализатор, это комплексный инструмент, который помогает поддерживать высокое качество электроэнергии и обеспечивает надежность всех подключенных систем и устройств. Он представляет собой сочетание инноваций, точности и удобства, что делает его идеальным выбором для специалистов, стремящихся к совершенству в области электротехники.
- Анализатор качества электроэнергии Fluke 1748/B/EUS
- Накопитель USB
- Кабель USB
- Гибкий токоизмерительный датчик Fluke i17XX-FLEX3000
- Кабель для измерения напряжения 3PHVL-1730 (3 фазы + нейтраль)
- Комплект измерительных проводов, красный/черный, 0,18 м
- Комплект измерительных проводов, красный/черный, 1,5 м
- Зажимы типа «крокодил»: 4
- Комплект держателей 174x
- Мягкий чехол 173x/174x
- Набор кабельных маркеров
- Магнитные щупы MP1-3R/1B-Magnet Probe, 1 комплект (3 красных, 1 черный)
| Точность |
|
||||
| Параметр | Диапазон | Максимальное разрешение | Собственная точность при стандартных условиях (% от показания + % от диапазона) |
|
|
| Напряжение | 1000 В | 0,1 В | ±0,1 % от номинального напряжения 1, 2 |
|
|
| Ток: прямой ввод | i17xx-flex 1500IP 24 дюйма 1500 А | 150А | 0,01 А (мин. 1,5 А) 3 | ±(1 % + 0,02 %) |
|
| 1500 А | 0,1 А |
|
|||
| i17xx-flex 3000IP 24 дюйма 3000 А | 300 А | 0,01 А (мин. 3,0 A) 3 | ±(1 % + 0,03 %) |
|
|
| 3000 А | 0,1 А |
|
|||
| i17xx-flex 6000IP 36 дюймов 6000 А | 600 А | 0,01 А (мин. 6,0 A) 3 | ±(1,5 % + 0,03 %) |
|
|
| 6000А | 0,1 А |
|
|||
| Клещи i40s-EL | 4 A | 1 мА | ±(0,7 % + 0,02 %) | ||
| 20 А | 10 мА | ||||
| Частота | от 42,5 до 69 Гц | 0,01 В | ± (0,1 %) 2 |
|
|
| Вспомогательный вход | ±10 В постоянного тока | 0,1 мВ | ±(0,2 % + 0,02 %) |
|
|
| Мин./макс. напряжение | 1000 В | 0,1 В | ±0,2 % от номинального входного напряжения 1 |
|
|
| Ток мин./макс. | Зависит от принадлежности | Зависит от принадлежности | ±(5 % + 0,2 %) |
|
|
| THD напряжения | 1000 % | 0,10 % | ±2,5 % |
|
|
| THD тока | 1000 % | 0,10 % | ±2,5 % |
|
|
| Гармоники напряжения со 2-й по 50-ую | 1000 В | 0,1 В | ≥1 В: ±5 % показаний |
|
|
| < 1 В: ±0,05 В |
|
||||
| Гармоники тока со 2-й по 50-ую | Зависит от принадлежности | Зависит от принадлежности | ≥3 % диапазона тока: ±5 % показаний |
|
|
| <3 % диапазона тока: ±0,15 % показаний |
|
||||
| Фликер P LT , P ST | от 0 до 20 | 0,01 | 5 % |
|
|
| Точность датчиков тока | |||||
| Параметр | Величина влияния | iFlex1500IP-24 | iFlex3000IP-24 | iFlex6000IP-36 | i40S-EL |
| 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
| Активная мощность P | PF ≥ 0,99 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
| Активная энергия E a | |||||
| Полная мощность S | 0 ≤ PF ≤ 1 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
| Полная энергия E ap | |||||
| Реактивная мощность Q | 0 ≤ PF ≤ 1 | 2,5 % от измеренной полной мощности | |||
| Реактивная энергия E r | |||||
| Коэффициент мощности PF | - | ±0,025 | |||
| Коэффициент сдвига | |||||
| Коэффициент мощности DPF/cosΦ | |||||
| Дополнительная неопределенность в % от диапазона | В P-N >250 В | 0,015 % | 0,023 % | 0,023 % | 0,015 % |
| Электрические характеристики | |||||
| Питание | |||||
| Диапазон напряжения | от 100 В до 500 В с использованием защищенного гнездового входа при питании от цепи измерения | ||||
| от 100 до 240 В при использовании адаптера MA-C8 и стандартного шнура питания (IEC 60320 C7) | |||||
| Потребляемая мощность | Максимум 50 ВА (макс. 15 ВА при подаче питания через адаптер MA-C8) | ||||
| КПД | ≥ 68,2 % (в соответствии с правилами энергосбережения) | ||||
| Макс. потребление без нагрузки | < 0,3 Вт только при питании через ввод IEC 60320 | ||||
| Частота питающей сети | 50/60 Гц ± 15 % | ||||
| Батарея | Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем | ||||
| Время работы от аккумулятора | 4 часа в стандартном режиме | ||||
| Время зарядки | < 6 часов | ||||
| Сбор данных | |||||
| Разрешение | 16-битная синхронная выборка | ||||
| Частота получения данных | 10,24 кГц на 50/60 Гц, синхронизируется с частотой сети | ||||
| Частота входного сигнала | 50/60 Гц (от 42,5 до 69 Гц) | ||||
| Типы цепей | 1- Φ, 1- Φ IT, расщепленная фаза, 3- Φ дельта, 3- Φ Y, 3- Φ Y IT, 3- Φ Y сбалансированная, 3- Φ схема Арона/Блонделя (2-элементная дельта), 3- Φ дельта с разомкнутым контактом, только ток (анализ нагрузок) | ||||
| Хранение данных | Внутренняя флэш-память (не заменяемая пользователем) | ||||
| Объем памяти | Обычно 20 сеансов регистрации продолжительностью 4 недели с 1-минутным интервалом и 500 событий | ||||
| Базовый интервал | |||||
| Измеряемые параметры | Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, мощность основной гармоники, DPF, энергия | ||||
| Интервал усреднения | По выбору пользователя: 1 сек, 5 сек, 10 сек, 30 сек, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин | ||||
| Мин./макс. значения времени усреднения | Напряжение, ток: RMS за период обновляется через каждый полупериод (URMS1/2 согласно IEC61000-4-30 Aux, питание: 200 мс) | ||||
| Интервал потребления (режим измерителя энергии) | |||||
| Измеряемые параметры | Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии | ||||
| Интервал | По выбору пользователя: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл | ||||
| Измерение качества электроэнергии | |||||
| Измеряемый параметр | Напряжение, частота, разбаланс, гармоники напряжения, THD В, ток, гармоники, THD А, искажение потребляемого тока (TDD),интергармоники напряжения, TID В, интергармоники тока, TID А, фликер, посторонние сигналы в питающей сети, отрицательное/положительное отклонение | ||||
| Интервал усреднения |
10 мин для всех параметров 2 часа (длительный фликер PLT) 150/180 периодов (3 сек) для гармоник (требуется лицензия на ПО IEEE519/REPORT) |
||||
| Отдельные гармоники |
От 2-й до 50-й гармоники Группировка согласно IEC 61000-4-7 настраивается пользователем в зависимости от об |
||||
